enDAQ 충격·진동 데이터로거

적용 분야

철도 차량 현장 계측
장비를 측정 위치에 고정해 실제 운행 중 발생하는 충격과 진동을 기록합니다.

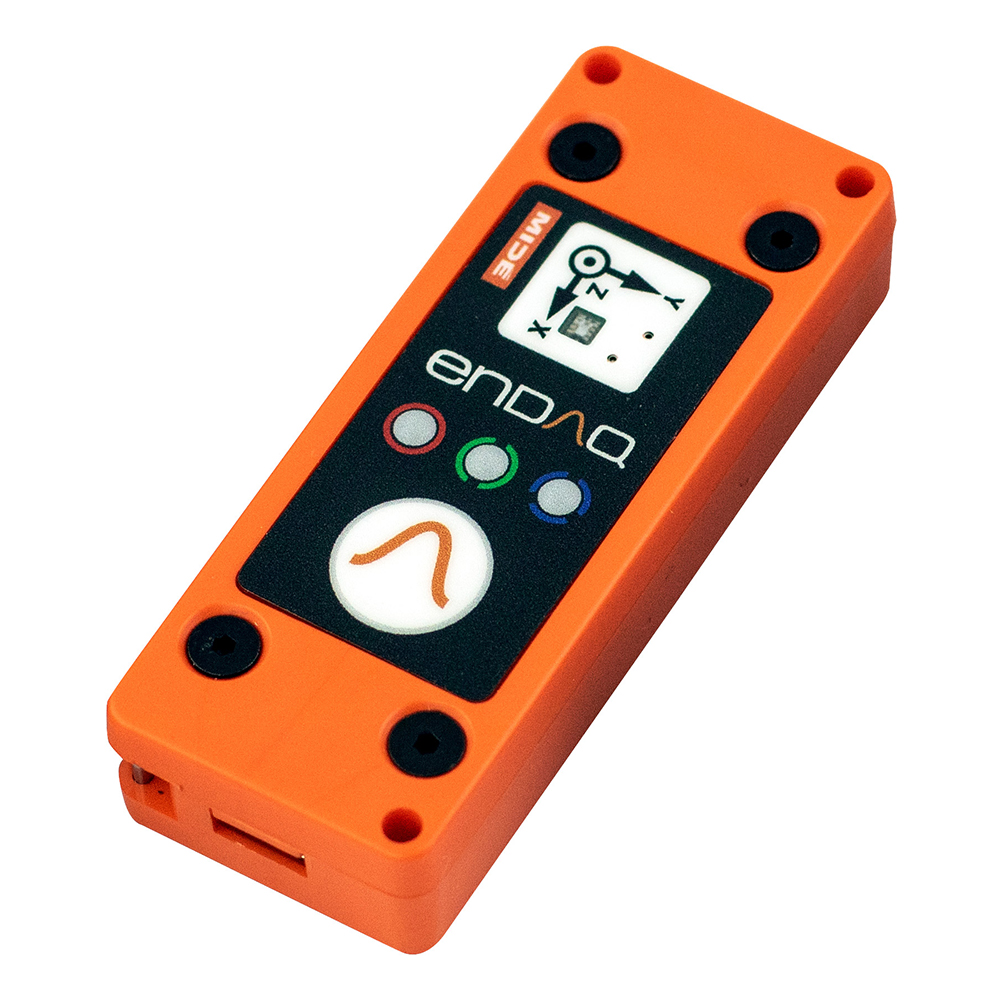

enDAQ 충격·진동 기록
enDAQ 데이터로거를 시험 대상에 고정해 운송·시험 중 충격과 진동을 기록합니다.

제품 특징

01

3축 가속도·환경 센서 동시 기록

02

Raw 데이터 저장 · CSV·MAT·MDF 변환

03

enDAQ Lab·Python으로 PSD·SRS 분석

제품 구성과 선택 기준

3축 가속도와 환경 센서 값을 동시에 기록하고 Raw 데이터는 CSV·MAT·MDF로 변환해 enDAQ Lab·Python에서 PSD·SRS로 분석합니다.

구성	내용
충격·진동 기록	운송·시험 중 발생하는 가속도와 충격 이력 확인
S4-E100D40	±100 g 압전 + ±40 g MEMS · 알루미늄 케이스 · 5~2,000 Hz
선정 전에 확인할 조건
측정 범위	예상 최대 충격과 필요한 가속도 범위
기록 조건	샘플링, 기록 시간과 배터리 운용
데이터 활용	시간·축별 파형, 분석과 보고서 형식

대표 사양

S3는 폴리카보네이트, S4는 알루미늄 7075 케이스로, 강성 차이에 따라 측정 대역이 S3는 1,000 Hz, S4는 2,000 Hz까지입니다.

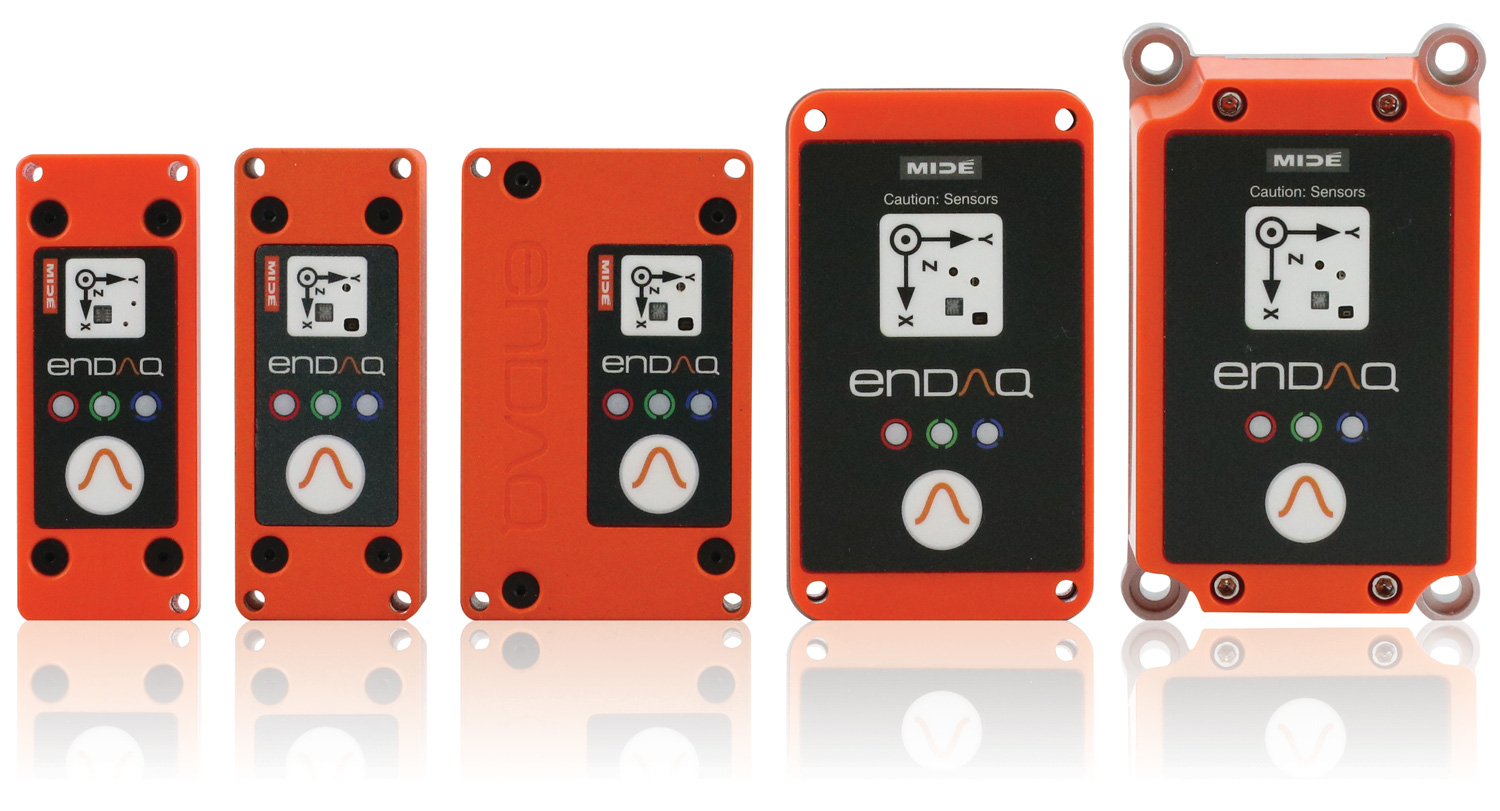

대표 모델 비교 · S3 · S4

항목	S3	S4
케이스 재질	폴리카보네이트	알루미늄 7075
주 가속도계 측정 대역	5~1,000 Hz	5~2,000 Hz
주 가속도계 측정 범위	±100 g	±100 g
무게	40 g	65 g

케이스 강성 차이로 측정 대역이 달라집니다. 아래 표는 S4-E100D40 기준입니다.

충격·진동 기록계

S4-E100D40

S4-E100D40 주요 사양

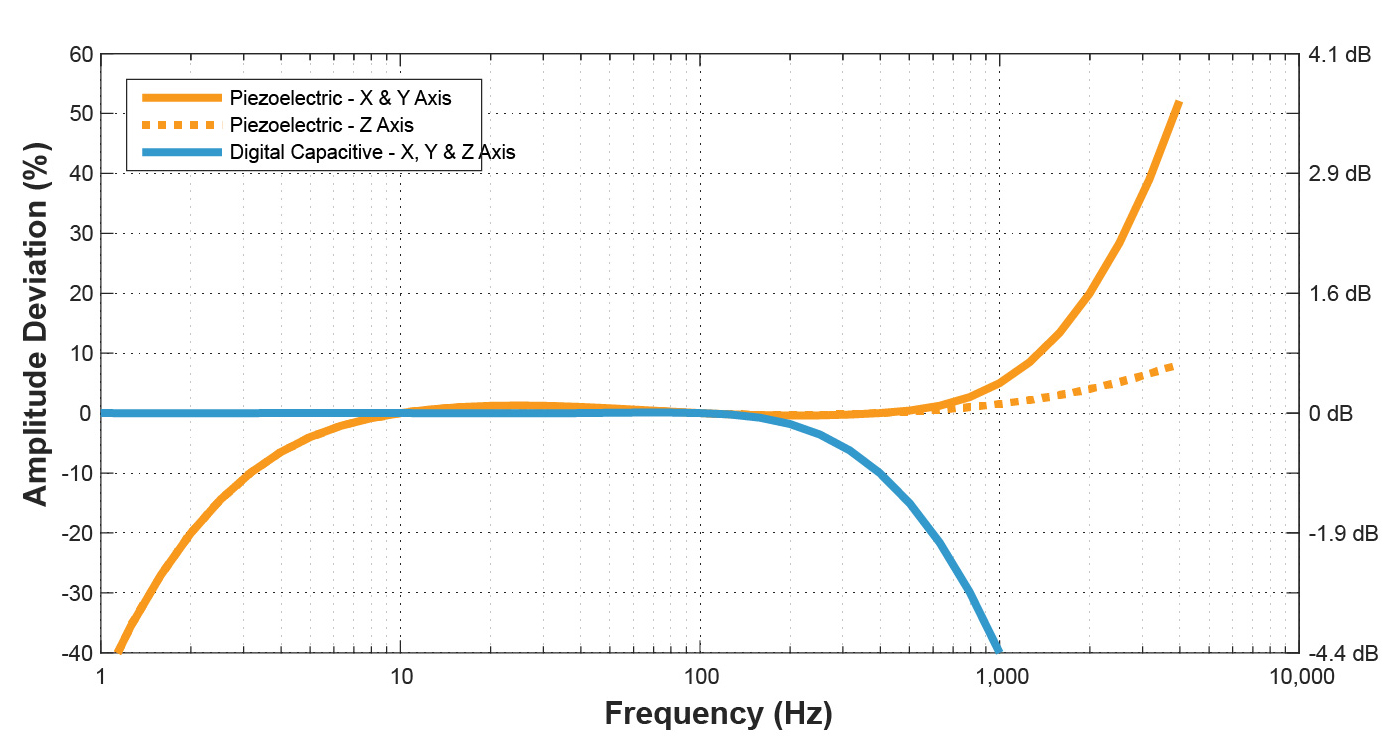

항목	주 가속도계(압전)	보조 가속도계(MEMS · 기울기·방향)
측정 범위	±100 g	±40 g
샘플링	20,000 Hz	4,000 Hz
측정 대역	5–2,000 Hz	0–300 Hz
분해능	0.003 g	0.00008 g
저장 / 배터리	8 GB / 250 mAh
동작 온도	−10~80 °C (충전 0~45 °C)

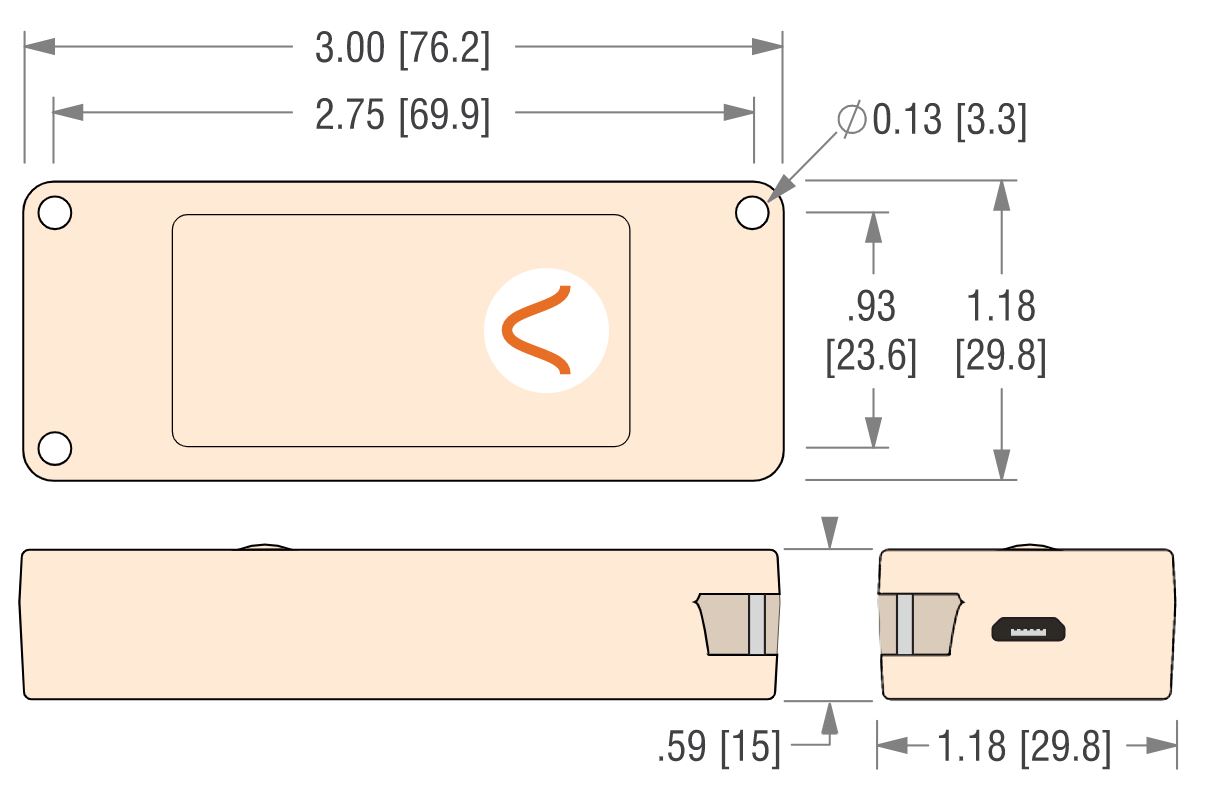

크기 / 무게	76.2 × 29.8 × 18.3 mm / 65 g
보호등급	IP50 (방진 · 방수 아님)

환경·동작 센서 · 배터리 사용시간 세부 사양 펼쳐 보기

환경·동작 센서

센서	측정 범위	분해능	샘플링
자이로스코프	2,000 °/s	0.06 °/s	최대 200 Hz
자기장	±1,300 µT	0.3 µT	최대 10 Hz
온도	−40~85 °C	0.01 °C	최대 10 Hz
압력	1~200 kPa	1.6 Pa	최대 10 Hz
습도	0~100 %RH	0.04 %RH	최대 10 Hz
조도	—	<100 mlx	최대 4 Hz

각 센서는 비활성화할 수 있습니다. 온도 센서는 −40~85 °C까지 읽지만 장비는 −10~80 °C에서 동작합니다.

배터리 사용시간과 저장 가능 시간

주 가속도계 샘플링	저장 가능 시간	연속 기록	주 가속도계 트리거	보조 가속도계 트리거	주기·시간 트리거
100 Hz	22일	13시간	13시간	52시간	52일
1,000 Hz	9일	12시간	13시간	52시간	49일
5,000 Hz	63시간	9시간	13시간	52시간	38일
20,000 Hz	17시간	5시간	13시간	49시간	20일

상온의 비교적 새 배터리, 모든 센서의 기본 샘플링 설정을 기준으로 한 제조사 예상값입니다. 트리거 값은 전체 시간의 99%를 트리거 대기 상태로 두는 조건입니다. 센서 설정·트리거·온도·배터리 노후도에 따라 달라지며 저장 가능 시간은 8 GB가 찰 때까지, 연속 기록은 한 번 충전으로 기록하는 시간입니다. 둘 중 짧은 쪽이 실제 기록 시간입니다.
