HIKVISION Acoustic Imager는 마이크 어레이와 카메라 구성요소를 결함하여 소리를 동적 시각 맵으로 변환하여 문제 영역을 신속하게 식별할 수 있도록 합니다.
이는 문제의 영역의 식별 프로세스를 간소화하여, 가스 누출, 이상 소음, 부분 방전과 같은 이상 특성을 정밀하게 감지할 수 있습니다.
PRODUCT
Monitoring

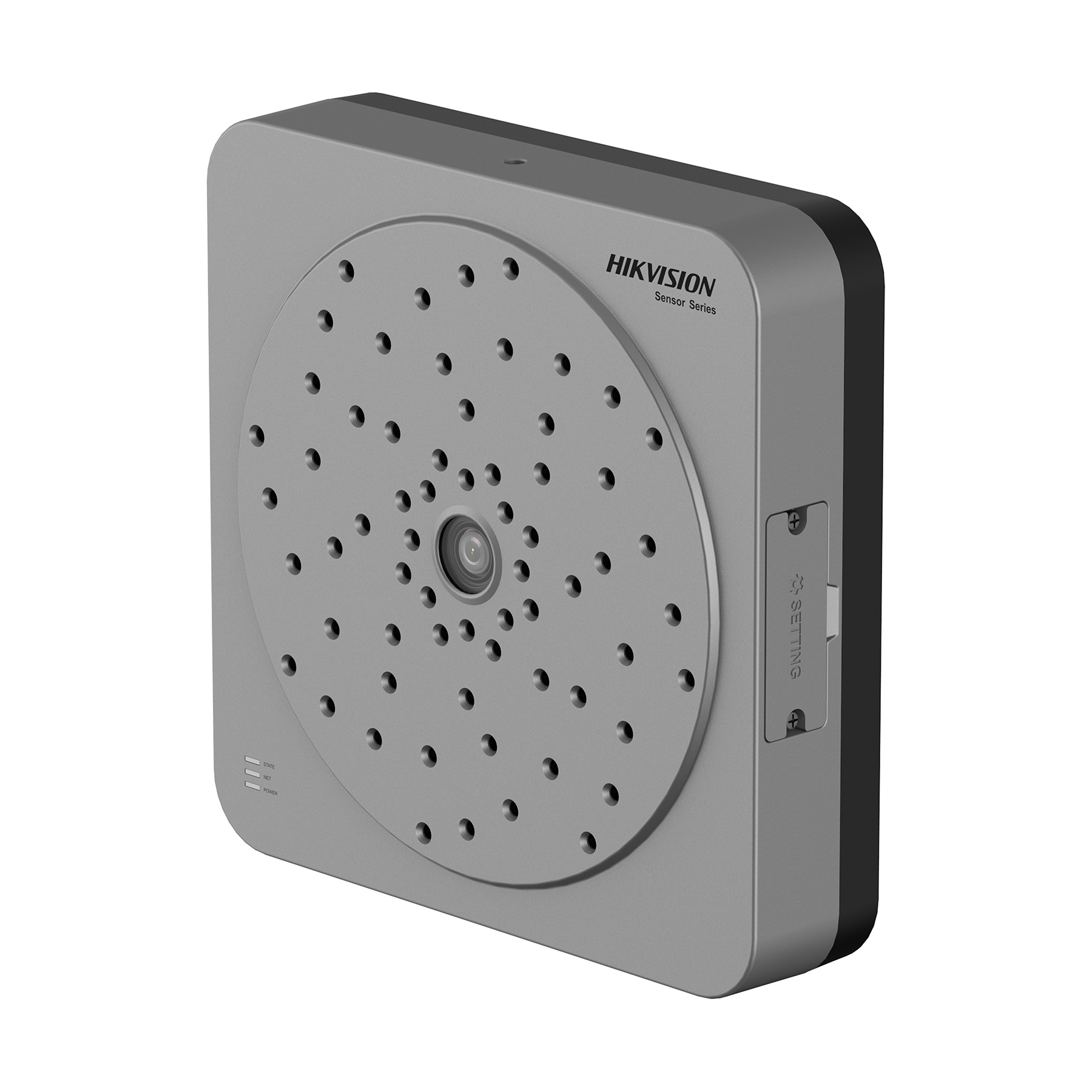

Acoustic Imager
HIKVISION
들리지 않는 것을 감지하고 보이지 않는 것을 시각화합니다.

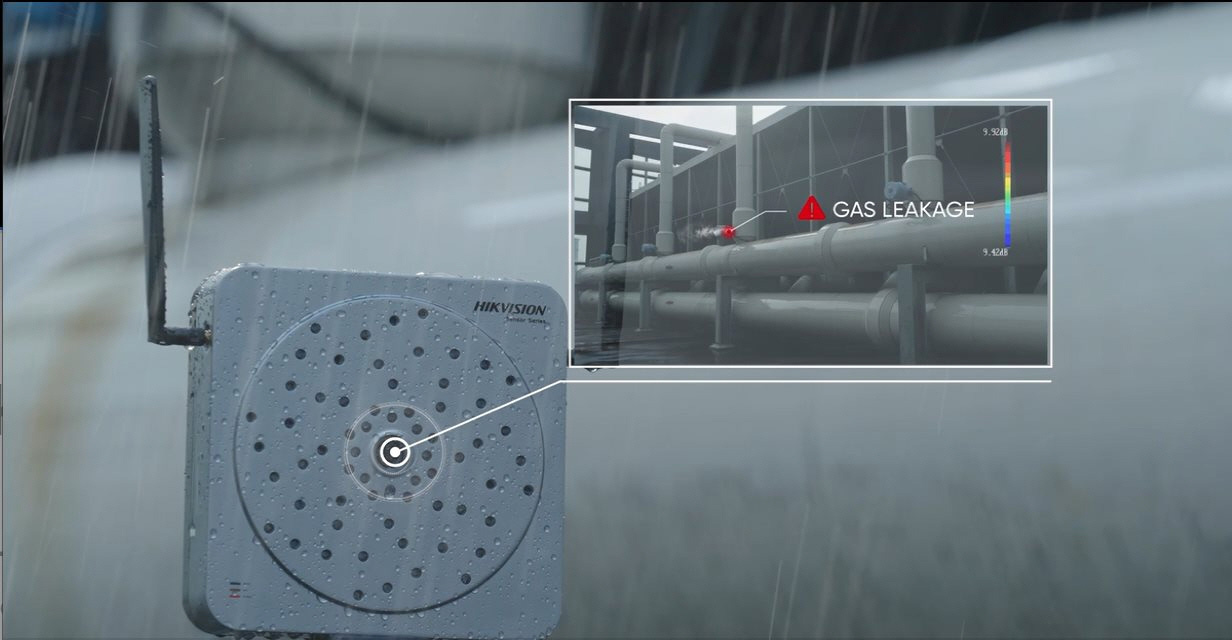

HIKVISION의 Acoustic Imager는 들리지 않거나 보이지 않는 공기 및 가스 누출 또는 신호의 변화를 감지하여 해당 위치를 시각화합니다.
마이크 어레이 알고리즘과 카메라 구성요소가 결합되어, 소음을 시각화 실현하며, 비정상적인 소음을 빠르게 찾아냅니다.
잠재적인 문제에 대한 정확한 인사이트를 제공함으로써 높은 수준의 안전, 신뢰성 및 생산성을 유지할 수 있도록 도와줍니다.
HIKVISION의 Acoustic Imager는 들리지 않거나 보이지 않는 공기 및 가스 누출 또는 신호의 변화를 감지하여 해당 위치를 시각화합니다.
마이크 어레이 알고리즘과 카메라 구성요소가 결합되어, 소음을 시각화 실현하며, 비정상적인 소음을 빠르게 찾아냅니다.
잠재적인 문제에 대한 정확한 인사이트를 제공함으로써 높은 수준의 안전, 신뢰성 및 생산성을 유지할 수 있도록 도와줍니다.

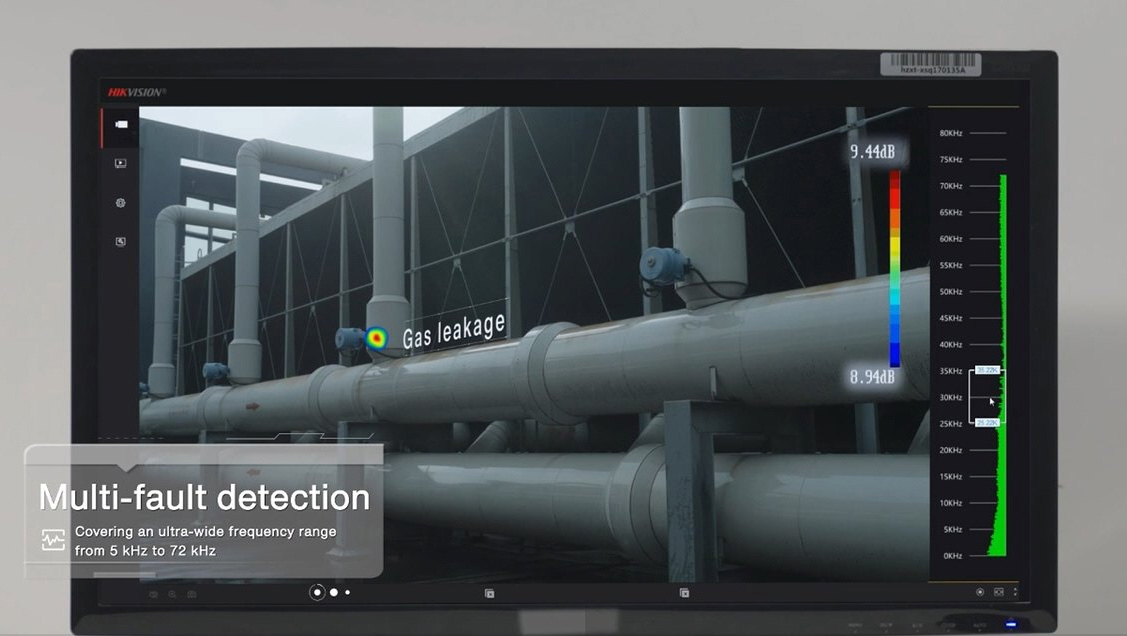

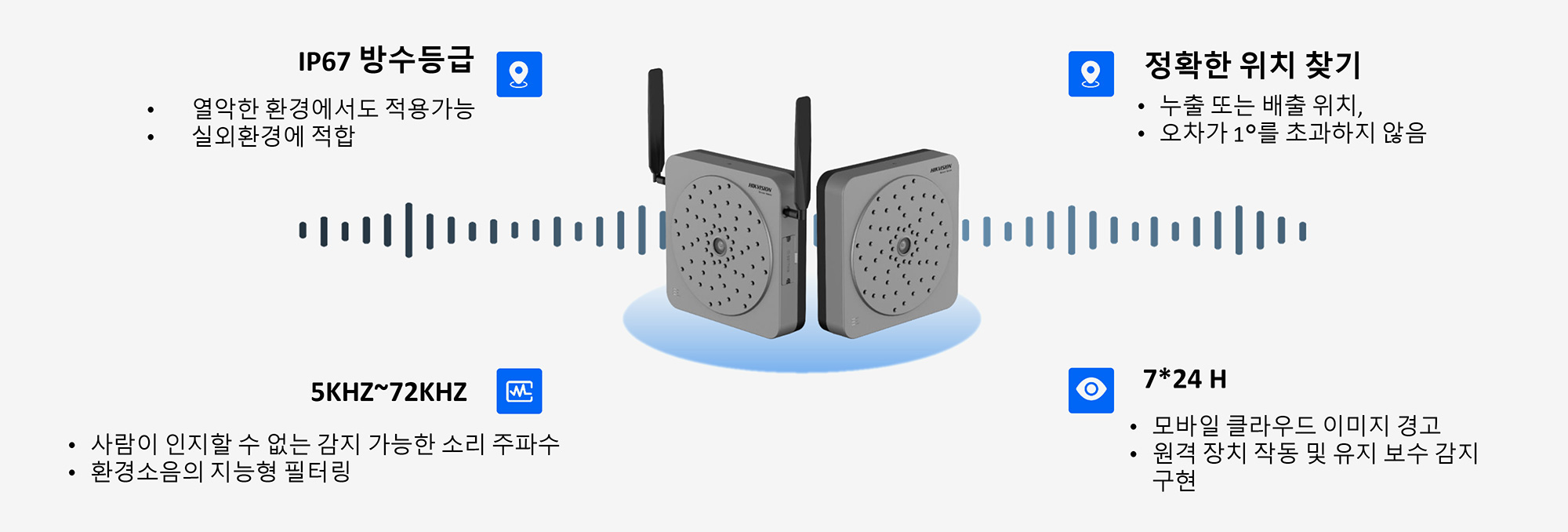

고정밀 위치 파악 : 소음의 위치 파악 및 시각적 이미지 표현. 가스 누출, 이상 소음 또는 부분방전의 위치를 파악하여 HD 카메라를 통한 시각적 표현
위치 정확도는 1° 이내의 정합성 확보
광대역 주파수 : 가청주파수 대역부터 초음파 주파수까지, 5~72kHz 범위의 소음을 확인 가능
연중무휴 실시간 모니터링 지원, IP67 방수 등급을 지원하며 다양한 실외 또는 실내의 어플리케이션으로 사용 가능
측정 주파수의 자유로운 범위 선택, 포커스 지정 모드 운용 가능
Acoustic Imager는 2가지 제품 구성으로 일반 네트워크 구성과, 4G LTE 통신을 지원합니다.
또한 기본적으로 상태 모니터링을 수행할 수 있는 감시 플랫폼을 제공하며, 유저 환경에 따라 다양한 통신 프로토콜로 통합 확장이 가능합니다.
또한 기본적으로 상태 모니터링을 수행할 수 있는 감시 플랫폼을 제공하며, 유저 환경에 따라 다양한 통신 프로토콜로 통합 확장이 가능합니다.
| Camera | |
|---|---|
| Image Sensor | 2 MP CMOS |
| Max. Resolution | 1920 (H) × 1080 (V) |
| Min. Illumination | 0.001 Lux @(F1.0, AGC ON) |
| Shutter Time | PAL: 1/25 s to 1/100,000 s |
| Signal System | PAL |
| Video Frame Rate |
"H.264 (default)/H.265 1920 × 1080 @25 fps" |
| Picture Format | JPG |
| Lens | |
|---|---|
| Lens Type | 4 mm |
| Focal Length & FOV | Horizontal FOV 84°, vertical FOV 46°, diagonal FOV 97° |
| Lens Mount | M12 |
| Aperture | F1.0 |
| Depth of Field | 2 m to ∞ |
| Microphone | |
|---|---|
| Type | MEMS |
| Polar Pattern | 360° omni-directional |
| Amount | 64 |
| Frequency Response | Response Frequency: 2 KHz to 72 KHz, Localization Frequency: 5 KHz to 72 KHz |
| Sensitivity | -38 dBV |
| SNR | 68 dB |
| Sampling Rate | 144 KHz |
| Dynamic Range | 104 dB |
| Acoustic Overload Point (AOP) | 130 dB |
| Total Harmonic Distortion (THD) | 0.1% @94 dBSPL, 1 KHz |
| Function | |
|---|---|
| Sound Source Localization | Yes |
| Linkage Mode | Upload to memory card, notify surveillance center, trigger recording, trigger capture |
| Palette Mode | Acoustic palette supports 6 palette modes |
| Location Accuracy | ≤1° |
| Alarm Trigger | Decibel threshold detection, frequency threshold detection, sound source localization detection, microphone exception, video tampering |
| Image Function | White Balance: auto, manual, locked; DNR |
| LED Indicator |
"3 single color LED indicator lights: red, yellow, and green; Status indication: 1. Power indicator Solid red: the device is normal starting. Off: the device is abnormal. 2. Working status indicator Flashing green: the device is normal working. Solid green/off: the device is abnormal. 3. Network indicator Solid yellow: no data transmission in the network connection. Flashing yellow: network connection with data transmission. Off: no network connection." |
| Network | |
|---|---|
| Network Protocol | "TCP/IP, ICMP, HTTP, HTTPS, DHCP, DNS, RTP, RTSP, RTCP, NTP, UPnP, IGMP, QoS, IPv6, UDP, SSL/TLS" |
| Interface Protocol (API) | ISAPI, ISUP, SDK |
| User Management | Up to 32 users. 3 user levels: administrator, operator, and user |
| Network Security | Authorized username and password, HTTPS encryption, IP address filter |
| Network Storage | "Support MicroSD/MicroSDHC/MicroSDXC card(128 GB or 256 GB), and support encrypted memory card and memory card Status detection with Hikvision black memory card." |
| Interface | |
|---|---|
| Ethernet Interface | 1 RJ45 10 M/100 M/1000 M self-adaptive Ethernet port |
| Reset | Yes |
| RS-485 | 1 RS-485 |
| MicroSD | Built-in memory card slot, support microSD card, up to 2 TB |
| General | |
|---|---|
| Power | 12 VDC, 1.3 A; PoE(802.3at), 42.5 V to 57 V, 0.36 A to 0.27 A |
| Material |
"Main body: Metal Base: Metal" |
| Dimension | 201.6 mm × 201.6 mm × 48.5 mm |
| Weight | 1688 g |
| Operating Temperature | -20 °C to 50 °C, Humidity 95% or less (non-condensing) |
| Installation | Pendant mount, wall mount |
| Approval | |
|---|---|
| Protection | IP67 |
| EMC | Class B |
