제목 BROADSENS 무선진동센서 배터리 교체 안내
BROADSENS 무선진동센서 배터리 교체 안내

아래 절차에 따라 SVT 시리즈 무선 진동 및 온도 센서의 배터리를 교체해 주세요.
​


1. 센서 열기

한 손으로 센서의 하단(베이스)을 고정하고, 다른 손으로 센서의 커버를 반시계 방향으로 돌려 엽니다.




2. 센서 분리하기

PH1 십자 드라이버를 사용해 센서를 배터리 커버에 고정하고 있는 4개의 나사를 제거합니다.
센서와 배터리가 함께 분리됩니다.
센서에 사용되는 배터리는 14250 타입 (1/2 AA 사이즈)입니다.
배터리가 배터리 커버와 PCB에 어떻게 연결되어 있는지 반드시 기록해 두세요.
배터리는 단 한 방향으로만 커버, PCB, 센서 베이스에 장착될 수 있습니다.







3. 배터리 교체하기

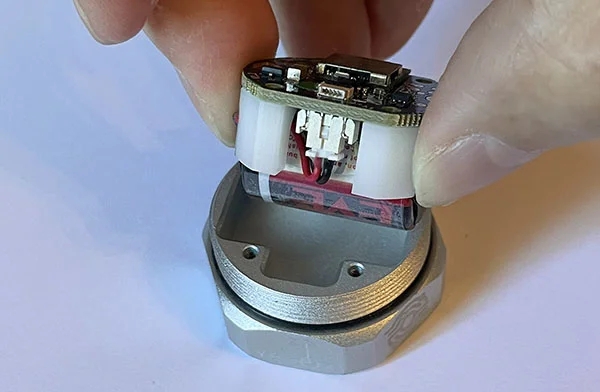

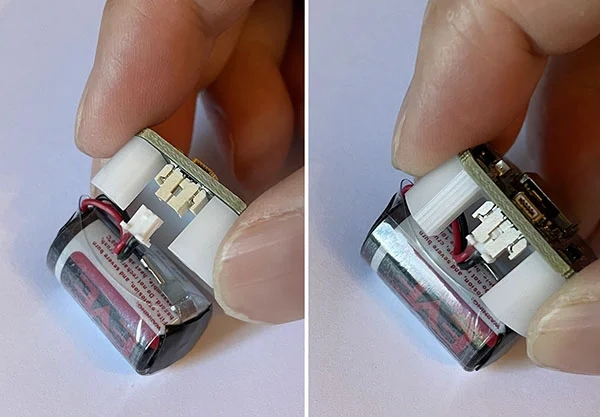

센서 PCB에서 기존 배터리 커넥터를 분리한 후, 새 배터리의 커넥터를 PCB에 연결합니다.
배터리 커넥터는 ** 보드용 소형 커넥터 (2P) 타입이며, 방향이 정해져 있으므로 주의해서 연결해야 합니다.
배터리 선은 미리 꼬여있는 상태(트위스트 상태)로 제공되며, 이는 배터리 커버에 잘 맞도록 설계된 것입니다.
배터리 선을 펼치거나 펴지 마세요.

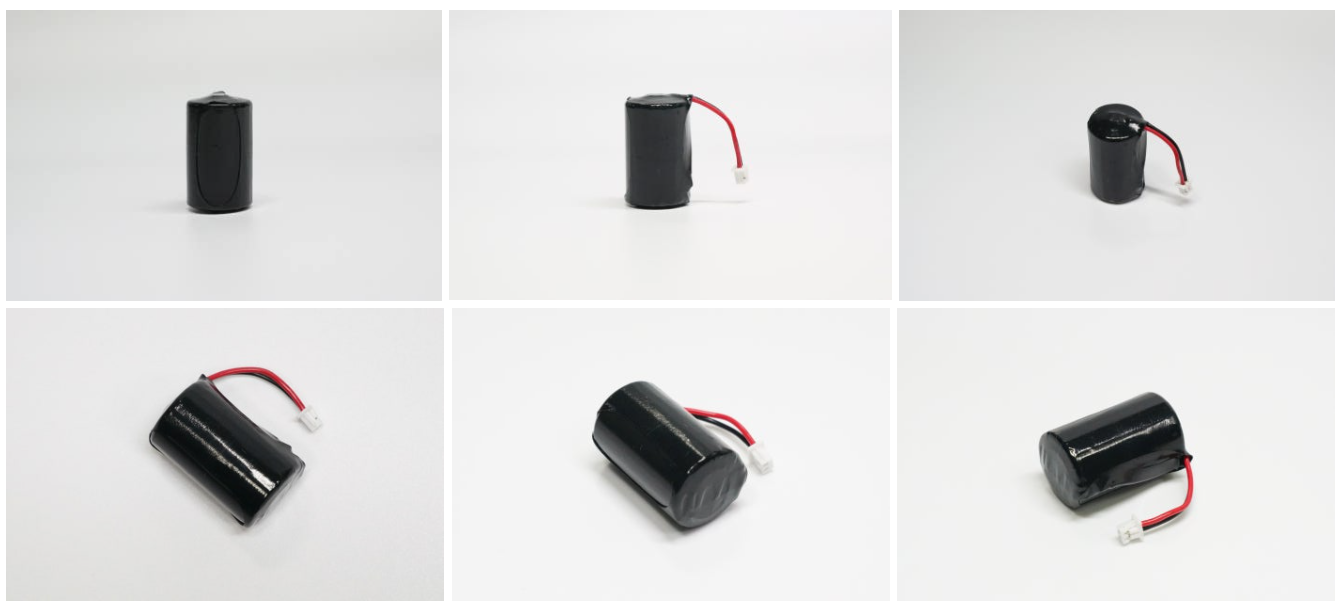

**BROADSENS 전용 배터리 : (U-BAT-V)




제품 사양 (U-BAT-V)

배터리 용량

1200mAh

배터리 규격

ER14250 (1/2 AA)

정격 전압

3.6 V

커넥터

보드용 소형 커넥터 (2P)

크기 및 무게

Φ14.2 * 25 mm, 9g

온도 범위

-55 ~ +85℃

적용 가능 센서

SVT-V, SVT-A 시리즈



4. 배터리 전압 확인

나사를 다시 조이기 전에 데이터를 수집하고 배터리 전압을 확인하세요. 새 배터리의 전압은 최소 3.61V 이상이어야 합니다.





5. 조립 및 마무리

센서와 배터리를 다시 베이스에 삽입하고, 4개의 나사를 조입니다. (나사를 너무 세게 조이지 마세요.)
IP68 방수 등급을 유지하려면, 센서 베이스의 나사산 부분에 실리콘 접착제를 바르세요. 센서 커버를 다시 덮으면, 무선 진동 및 온도 센서가 사용 가능한 상태가 됩니다.
​만약 고온 고압의 물 분사 및 스팀 보호(IP69K 등급)가 필요하다면, 삼중 코팅이 요구됩니다.
