제목	무선진동센서 물류센터 스파이럴 컨베이어에 구축한 유지보수 사례

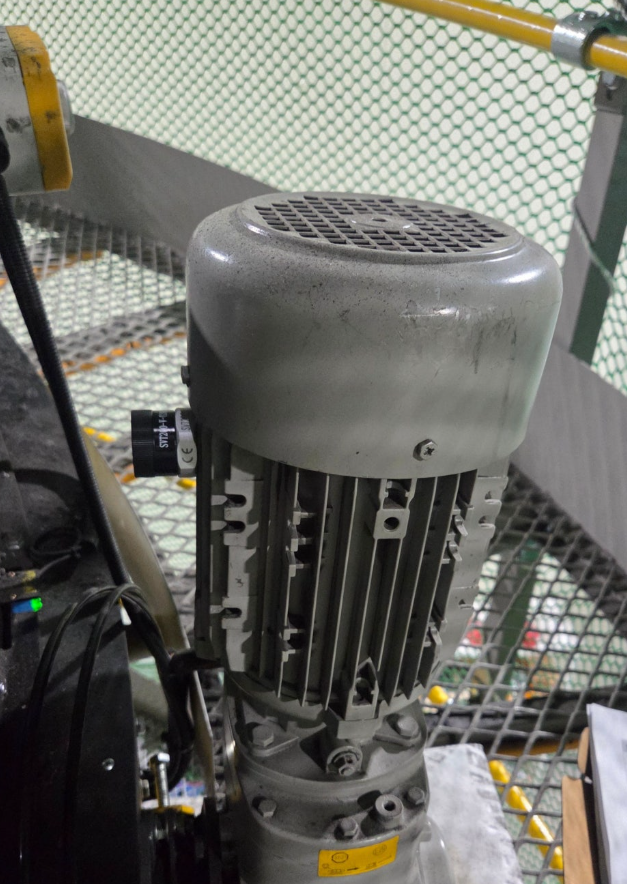

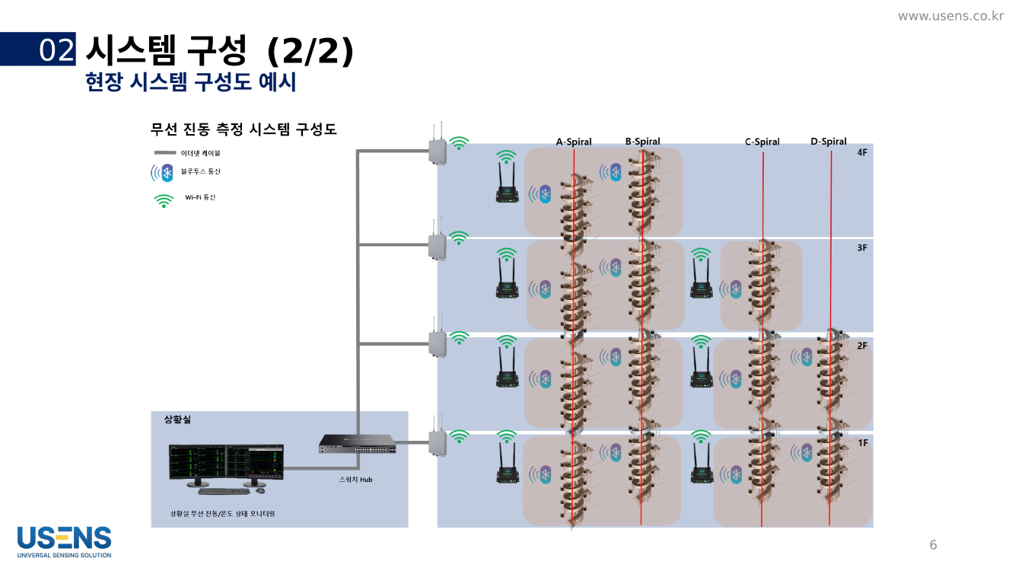

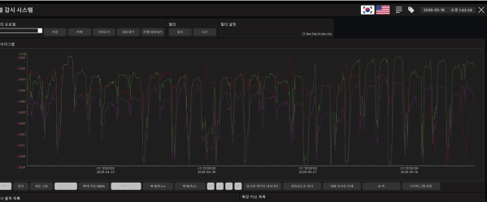

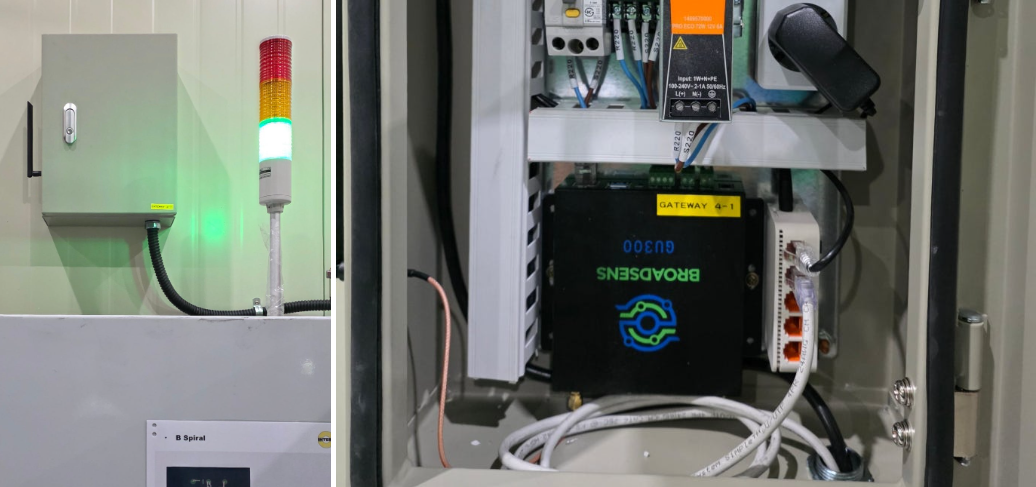

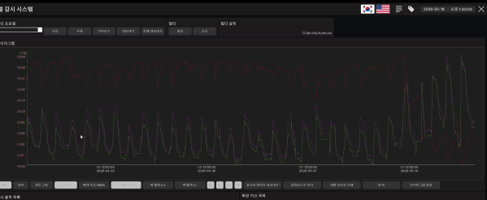

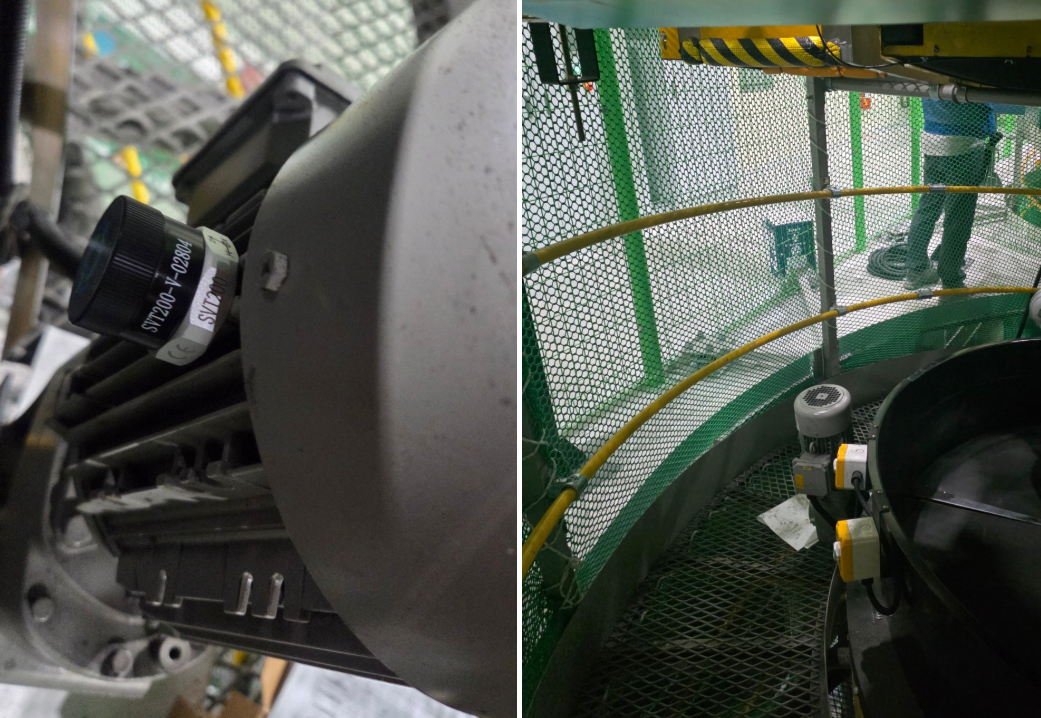

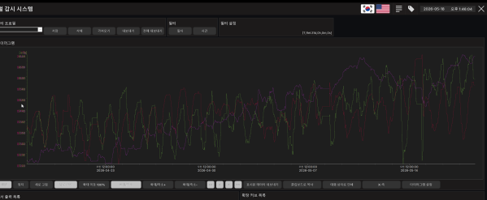

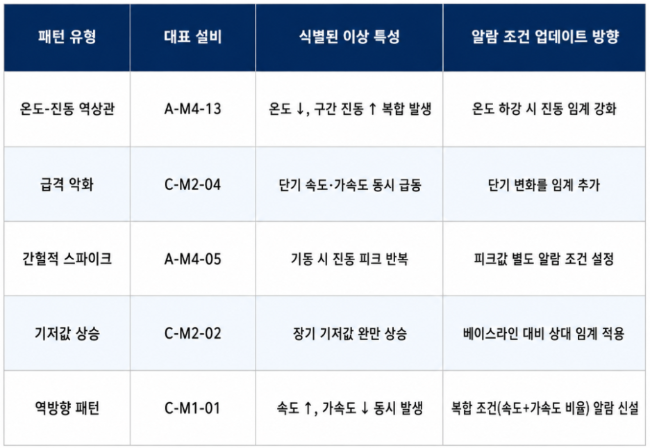

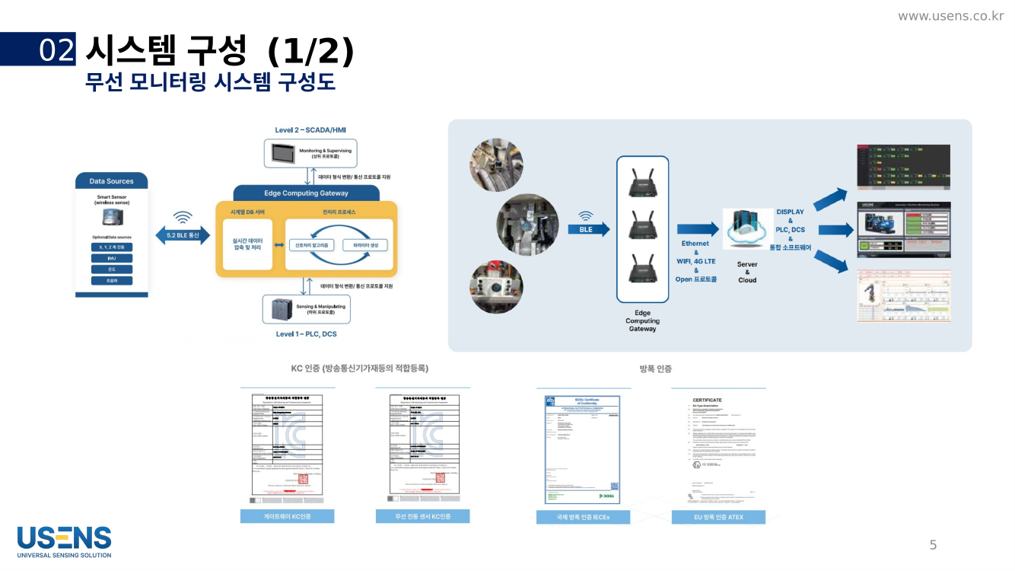

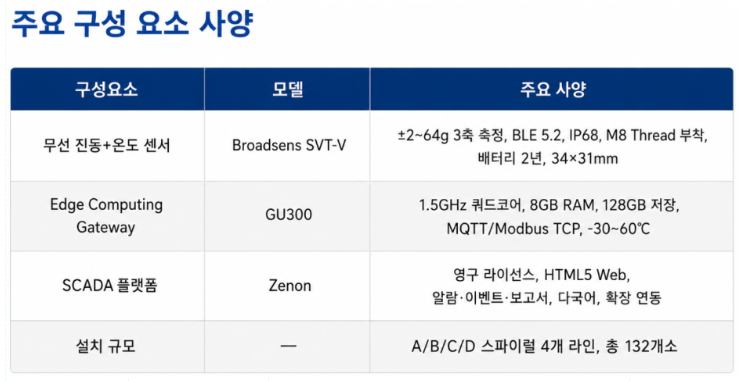

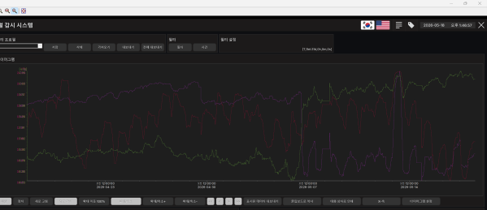

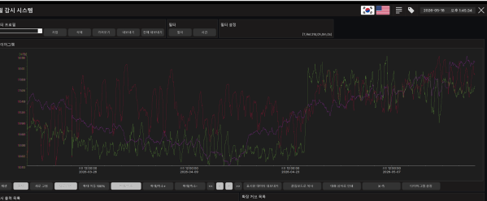

안녕하세요. 산업 설비 상태감시와 예지보전 솔루션 전문 기업 유센스(USENS)입니다. 스파이럴 컨베이어는 물류센터에서 층간 상품을 이송하는 핵심 설비입니다. 설비가 갑자기 멈추면 상품 분류와 출고 일정이 지연되고 작업 전체에 영향을 줄 수 있습니다. 특히 인터록 도어로 밀폐된 구조는 가동 중 내부 상태를 직접 확인하기 어렵죠. 국내 한 대형 물류센터는 이 문제를 해결하기 위해 유센스의 브로드센스 IoT 무선 진동·온도 모니터링 시스템을 도입했습니다. A · B · C · D 4개 라인, 총 132개소 스파이럴 모터에 무선진동센서를 설치해 24시간 상태 모니터링 시스템을 성공적으로 구축했습니다. 이번 글에서는 실제 구축 사례를 바탕으로 스파이럴 컨베이어 유지보수 과정과 데이터에서 확인된 이상 패턴, 알람 최적화 내용을 소개합니다. 1. 스파이럴 컨베이어 132개소 무선 진동 모니터링 A · B · C · D 4개 라인, 총 132개 스파이럴 모터에 무선진동센서를 설치했습니다. - 3축 진동과 온도 24시간 수집 - 가동 중 비접촉 상태 확인 - 사후 대응에서 CBM 유지보수로 전환 - 이상 징후 조기 확인과 알람 조건 개선 - 미검은 줄이고 불필요한 알람은 최소화 2. 무선 진동센서와 SCADA 시스템 구성 현장에는 브로드센스 SVT-V 무선 진동 센서, GU300 엣지 컴퓨팅 게이트웨이, Zenon SCADA로 구성된 IoT 모니터링 시스템을 적용했습니다. ① SVT-V: 3축 진동과 온도를 측정 ② GU300: 센서 데이터를 수집·저장 ③ Zenon SCADA: 실시간 트렌드, 알람, 이벤트, 보고서를 확인 데이터는 BLE 5.2로 게이트웨이에 전달되고 MQTT를 통해 중앙 서버로 전송됩니다. 네트워크 장애 시에는 GU300 내부에 저장한 뒤 통신 복구 후 자동 전송합니다. 별도 유선 공사 없이 센서를 설치할 수 있어 기존 설비를 크게 변경하지 않고도 모니터링 시스템을 구축할 수 있었습니다. 3. 실제 데이터에서 확인한 5가지 패턴 30분 평균 데이터를 분석한 결과, 단순 임계값 초과 여부만으로는 확인하기 어려운 복합 패턴이 나타났습니다. 초록색은 속도 벡터합 RMS, 보라색은 가속도 벡터합 RMS, 붉은색은 온도를 나타냅니다. ① 온도 하강·진동 증가 온도는 낮아지지만 속도와 가속도는 증가한 역상관 패턴입니다. 온도 변화와 진동을 함께 봐야 확인할 수 있습니다. ② 급격한 진동 악화 속도 RMS와 가속도 RMS가 단기간에 동시에 상승한 유형입니다. 내부 부품 손상이나 체결부 이완 가능성이 있어 빠른 점검이 필요합니다. ③ 간헐적 진동 스파이크 가동과 정지 과정에서 진동 피크가 반복적으로 발생했습니다. 평균값만 확인하면 이상 신호가 희석될 수 있어 피크값 모니터링이 필요합니다. ④ 진동 기저값 상승 큰 스파이크 없이 베이스라인이 장기간 서서히 상승했습니다. 베어링 마모, 이물질 혼입, 불균형 누적과 같은 만성 열화 가능성을 보여줍니다. ⑤ 속도 증가·가속도 감소 속도 RMS는 증가하고 가속도 RMS는 감소하는 복합 패턴입니다. 단일 값만 보면 정상으로 오인할 수 있어 두 지표를 함께 분석해야 합니다. 4. 데이터 패턴에 따른 알람 최적화 유지보수(CBM)의 핵심은 무선 진동센서 설치 후 수집된 패턴에 맞춰 알람 조건을 계속 조정하는 것입니다. - 급격한 상승 → 단기 변화율 조건 추가 - 간헐적 스파이크 → 피크값 별도 알람 - 기저값 상승 → 베이스라인 대비 상대 기준 - 속도·가속도 역방향 → 복합 조건 적용 4. 반복 개선이 필요한 유지보수 알람 조건은 한 번 설정하고 끝나는 값이 아닙니다. 데이터 수집 → 트렌드 분석 → 이상 유형 분류 → 알람 조건 업데이트 → 정비 이력 반영 → 재검증 계절 변화, 설비 노후화, 운전 조건에 맞춰 이 과정을 반복해야 실제 이상은 놓치지 않고 불필요한 알람은 줄일 수 있습니다. 5. 도메인 지식과 AI 자동화 현재는 엔지니어가 트렌드를 직접 분석하고 이상 유형을 분류합니다. 이렇게 축적된 패턴과 정비 이력은 향후 AI 학습 데이터로 활용할 수 있습니다. 반복적인 판단은 AI가 보조하고, 새로운 복합 이상은 엔지니어가 검토하는 구조입니다. AI 정확도 역시 현장 경험과 도메인 지식의 품질에 따라 달라집니다. 6. 진정한 유지보수(CBM)은 데이터 수집이 끝이 아닌 시작입니다 이번 사례를 통해 IoT 무선 진동 센서는 단순히 데이터를 수집하는 장비가 아니라, 스파이럴 컨베이어의 이상 패턴을 확인하고 유지보수 기준을 개선하는 데 활용할 수 있음을 확인했습니다. 대형 물류센터 구축 성공사례에서 확인한 핵심 내용은 다음과 같습니다. - 단일 임계값보다 장기 트렌드 분석이 중요 - 온도·속도·가속도를 함께 보는 복합 분석 필요 - 설비별 이상 패턴에 맞춘 알람 조건 설정 - 실제 정비 이력을 반영한 지속적인 알람 최적화 - 현장 엔지니어의 도메인 지식이 AI 자동화의 기반 유센스는 국내 대형 물류센터 132개소 구축 경험을 바탕으로 현장에 맞는 IoT 무선진동센서와 유지보수 시스템을 제안합니다. 다수 설비 또는 접근이 어려운 설비의 모니터링이 필요하다면 유센스로 문의해 주세요.
