제목	무선 진동센서 데이터를 한눈에 관리하는 설비관리시스템

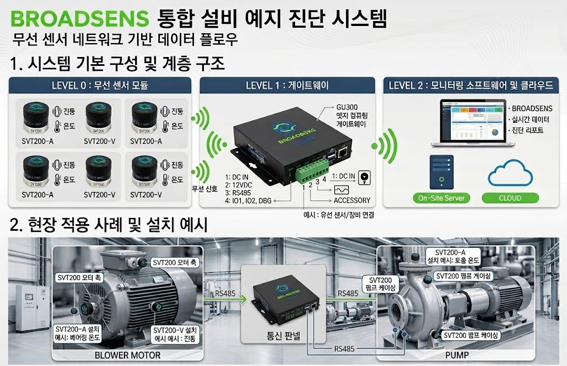

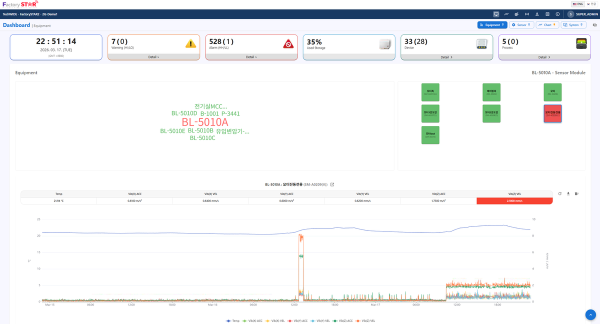

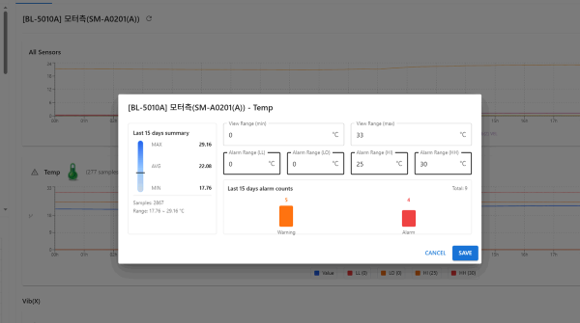

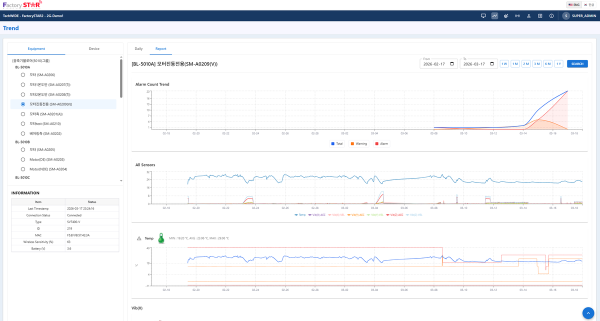

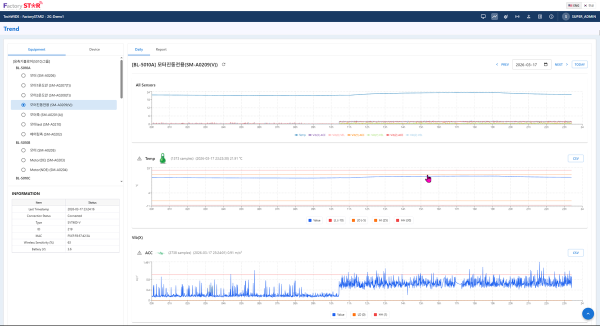

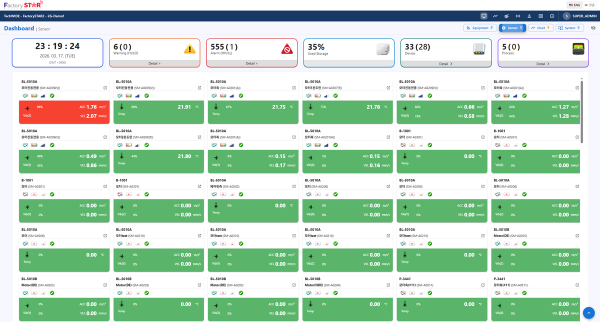

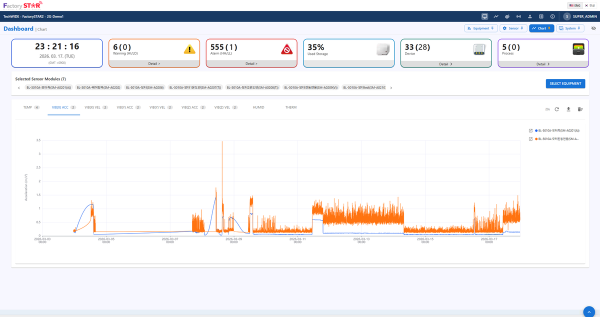

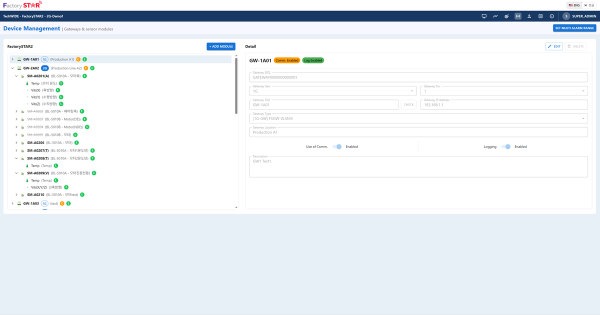

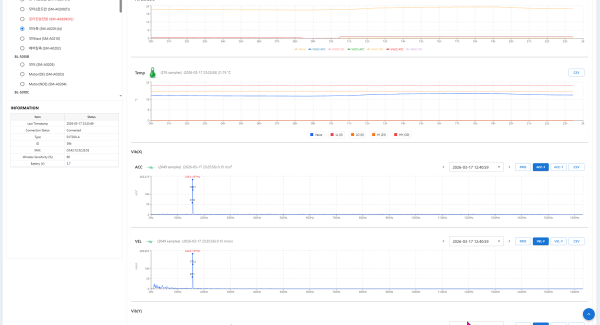

안녕하세요. 산업 설비 상태감시와 측정, 예지보전 솔루션 전문 기업 유센스(USENS)입니다. 무선 진동센서는 설비의 진동과 온도 데이터를 수집하는 데 효과적입니다. 하지만 센서 수량이 늘어나면 설비별 상태, 알람, 트렌드, 이력 데이터를 한 화면에서 확인하기 어려워질 수 있습니다. 이때 필요한 것이 무선진동센서 데이터를 통합 관리할 수 있는 설비관리시스템입니다. 이번 글에서는 무선 진동센서 데이터를 PC에서 확인하고 관리할 수 있는 설비관리 소프트웨어, FS아날라이저2를 소개합니다. 1. 무선 진동센서 설비관리시스템 구성 유센스의 브로드센스 설비관리시스템은 무선 진동센서, 게이트웨이, PC 소프트웨어로 구성됩니다. - SVT 무선 진동센서: 설비 진동·온도 측정 무선 전송 (2.4㎓) - GU300 게이트웨이: 센서 데이터 수집 및 전송 - PC 소프트웨어(FS아날라이저2 ): 대시보드·트렌드·알람 등 설비 통합 감시 현장에 설치된 무선 진동센서 데이터는 GU300 게이트웨이를 통해 수집되고, FS아날라이저2에서 실시간으로 확인할 수 있습니다. 2. 설비 상태를 한눈에 보는 대시보드 ① 설비별 센서 측정값 및 알람 상태 한 화면에서 확인 ② 개별 센서의 데이터 및 알람 발생 상태 확인 ③ 사용자 선택 센서 차트 동시 비교 ④ 장치(GW/SM) 연결 상태를 각각 확인 → 같은 라인이나 설비에 설치된 센서 값을 함께 보며 설비별 상태 차이를 빠르게 확인할 수 있습니다. 3. 트렌드와 FFT 진동 데이터 분석 하루 단위 또는 원하는 기간의 진동과 온도 변화를 연속으로 확인할 수 있습니다. 측정값과 알람 범위를 함께 보면서 설비 상태가 정상 범위에 있는지 판단할 수 있습니다. SVT-A 진동센서를 사용하는 경우 FFT(고속 푸리에 변환) 진동 분석 데이터도 직접 확인할 수 있습니다. 주파수 성분을 보면 특정 대역의 변화나 피크를 검토하는 데 도움이 됩니다. 기간 차트에서는 원하는 기간의 데이터를 비교할 수 있습니다. 장기 추이를 확인하면 반복 알람이나 설비 상태 변화를 파악하기 쉽습니다. 4. 알람 범위 설정으로 설비별 기준 관리 FS아날라이저2는 센서별 알람 범위를 설정할 수 있습니다. - Warning: HI / LO - Alarm: HH / LL 설비마다 운전 조건이 다르기 때문에 동일한 기준을 일괄 적용하기 어려운 경우가 많습니다. 알람 범위를 설비 조건에 맞게 조정하면 불필요한 알람을 줄이고 실제 이상 신호를 더 명확하게 확인할 수 있습니다. 복수 센서의 알람 기준도 한 화면에서 설정할 수 있어 센서 수량이 많은 현장에 적합합니다. 5. 게이트웨이와 센서 구성 확인 FS아날라이저2에서는 게이트웨이와 무선 진동센서 모듈을 관리할 수 있습니다. 장치 추가, 갱신, 삭제를 소프트웨어에서 직접 수행할 수 있어 현장 센서 구성을 관리하기 쉽습니다. 이처럼 설비관리시스템은 데이터를 보여주는 화면뿐 아니라 센서와 게이트웨이를 함께 관리하는 역할도 수행합니다. 6. FSmanager로 통신과 데이터 로깅 유지 FSmanager는 게이트웨이와 통신하고 데이터를 저장하는 백그라운드 프로그램입니다. 대시보드 화면을 열어두지 않아도 통신과 데이터 로깅 프로세스가 동작할 수 있도록 구성되어 있습니다. - 게이트웨이 통신, 메인 데이터, 온도 데이터, 주기 진동 데이터, 실시간 진동 데이터 로깅 무선 진동센서 데이터를 안정적으로 축적하려면 수집 장치뿐 아니라 백그라운드 로깅 구성도 중요합니다. 7. 설비관리시스템 FS아날라이저2 핵심 기능 요약 ① 실시간 대시보드에서 설비, 센서, 차트, 시스템 상태 4종 확인 ② 트렌드 분석으로 진동·온도 이력 확인 ③ FFT 분석으로 진동 주파수 성분 확인 ④ Warning / Alarm 이중 알람 구조 ⑤ 복수 센서 알람 범위 일괄 관리로 효율 향상 ⑥ 게이트웨이와 무선 진동센서 구성 확인 ⑦ FSmanager를 통한 통신, DB 로깅 유지 무선 진동센서를 설치한 뒤에는 데이터를 어떻게 확인하고 관리할지가 중요합니다. 대시보드, 트렌드, 알람, 장치 구성이 함께 관리되어야 실제 설비관리와 예지보전에 활용할 수 있습니다. 8. 무선 진동센서 데이터는 수집 이후 관리가 중요합니다 무선 진동센서는 설비 상태를 확인하기 위한 데이터를 수집합니다. 하지만 현장에서 유지보수에 제대로 활용하려면 수집된 데이터를 설비별로 확인하고 이상 알람과 이력까지 함께 관리해야 합니다. 유센스는 무선 진동센서, 게이트웨이, PC 소프트웨어를 기반으로 한 올인원 통합 설비관리시스템 구성을 제안합니다. 무선 진동센서 기반 진동 모니터링이나 설비관리시스템 구축이 필요하다면 유센스로 문의해 주세요. 현장 설비 구성과 센서 조건에 맞춰 적합한 시스템 구성을 안내해 드리겠습니다.
