enDAQ 데이터로거 Lab 소프트웨어는 enDAQ(구 Mide Technology)에서 개발한 진동 및 충격 데이터 분석용 소프트웨어입니다.
주로 enDAQ의 Slam Stick 센서로 수집한 데이터를 분석하는 데 최적화되어 있으며, 진동/충격 테스트 및 모니터링을 수행하는 엔지니어와 연구자들을 위해 설계되었습니다.
enDAQ Lab(구 Slam Stick Lab) 소프트웨어는 드라이버나 설치가 필요 없는 완전 독립형 소프트웨어 애플리케이션입니다.
enDAQ 데이터로거 Lab 소프트웨어 : 어떤 기능이 있나?
enDAQ 센서 구성
enDAQ의 레코더/센서는 모든 애플리케이션이 고유하다는 점을 인지하고 설정 가능성을 염두에 두고 설계되었습니다.
Lab 소프트웨어를 사용하면 장치 이름, 트리거 조건, 샘플링 속도, 심지어 채널별 교정 값까지 모든 것을 설정할 수 있습니다.
데이터 보기
Lab 소프트웨어 플로팅 뷰의 사용자 인터페이스는 eDAQ 레코더에서 활성화할 수 있는 다양한 센서 채널의 모듈화를 위해 설계되었습니다.
사용자는 여러 탭 사이를 쉽게 전환하고, 화면의 다른 영역으로 드래그 앤 드롭하고, 새 창을 생성하고, 함께 플로팅할 하위 채널을 원하는 개수만큼
선택하는 등의 작업을 수행할 수 있습니다. 또한 Lab 소프트웨어는 플롯 색상, 선 너비 등의 고급 시각적 사용자 정의 기능을 제공합니다.
단순 분석
또한 이 랩에는 FFT, PSD, 스펙트로그램 생성 등의 분석 기능도 제공됩니다.
일괄 내보내기 및 데이터 변환
enDAQ의 eDAQ 센서는 센서 채널, 보정, 장치 등을 설명하는 데 필요한 모든 데이터를 포함하는 .IDE 파일 형식으로 데이터를 생성합니다.
하지만 고객이 선호하는 다양한 분석 도구가 있다는 점을 인지하고 .CSV, .TXT, .MAT와 같은 보다 보편적인 파일 형식으로 데이터를 내보내고
변환하는 작업을 최대한 쉽게 만들었습니다.
※ 실제 소프트웨어 사용 화면 예시 :

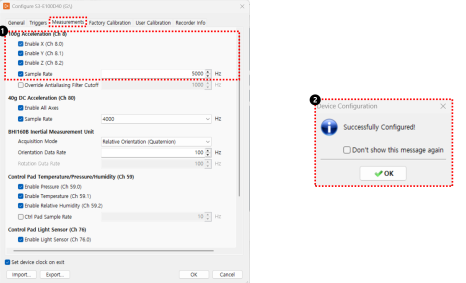

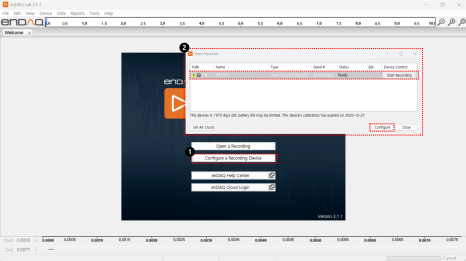

▲ 측정 조건 설정

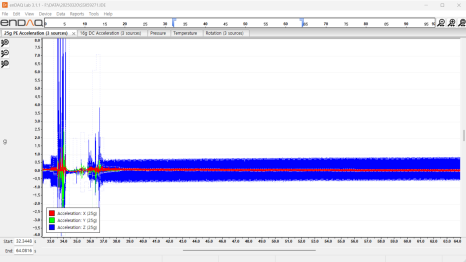

▲ 측정 데이터 확인 (시간파형)
시간 영역(Time domain) 파형 그래프

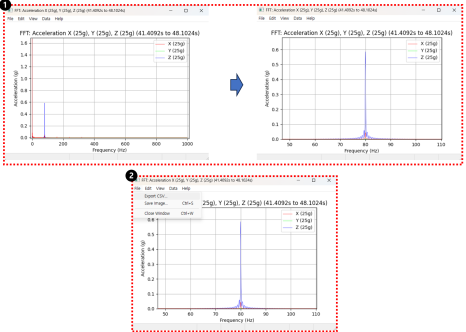

주파수 영역(Frequency domain) 스펙트럼 분석 (FFT, PSD 등)
충격 이벤트의 자동 탐지 및 표시
통계적 분석: RMS, Peak, Crest Factor 등
필터링 기능: 고역통과, 저역통과, 대역통과 필터 적용 가능
변환 도구: 속도 및 변위 변환 (가속도 → 속도/거리)
자동으로 이벤트 구간을 추출하고 개별 충격의 크기, 지속 시간 등을 분석
CSV, WAV, MATLAB(.mat) 등 다양한 포맷으로 저장 가능
보고서 출력 기능
enDAQ 센서의 여러 채널(예: 3축 가속도, 온도, 압력 등) 동시 분석 가능
