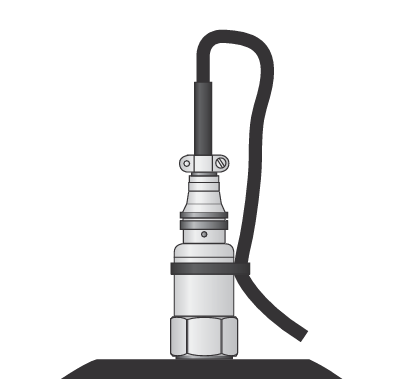

제목 HS-420 가속도계 : 2핀 MS 커넥터를 통한 4-20mA 속도 출력

정밀한 진동 측정은 설비의 상태를 파악하고 예지 보전을 실현하는 데 필수적인 요소입니다.

Hansford Sensors의 HS-420 가속도계는 이러한 산업 현장의 요구에 부응하기 위해 설계된 고성능 진동 센서로,

4-20mA 아날로그 출력 방식을 채택하여 PLC나 DCS 시스템과의 손쉬운 연동이 가능합니다. 또한 다양한 설치 환경에 대응할 수 있도록

사용자 맞춤형 사양 구성을 지원하며, 팬, 모터, 펌프 등 다양한 회전체 장비의 상태 감시를 위한 이상적인 솔루션을 제공합니다.














주요 특징

  • PLC/DCS 시스템과 연동 가능

  • 다양한 사양 사용자 맞춤 가능


​

※ 기술 성능 (Technical Performance)

※ 기계 사양 (Mechanical)

  • 기본 공진 주파수: 최소 5kHz

  • 속도 측정 범위: 기준값: 22℃에서 80Hz

  • 주파수 응답: 10Hz (600cpm) ~ 1kHz (60kcpm) ±5% (ISO10816 기준)

  • 절연: 베이스 절연

  • 범위: 50g 피크

  • 횡방향 감도: 5% 이하

  • 하우징 재질: 스테인리스 스틸

  • 센싱 방식: PZT 압축형

  • 권장 체결 토크: 8Nm

  • 무게: 약 100g

  • 커넥터: HS-AA004 (비부트), HS-AA053 또는 HS-AA054 (부트형)

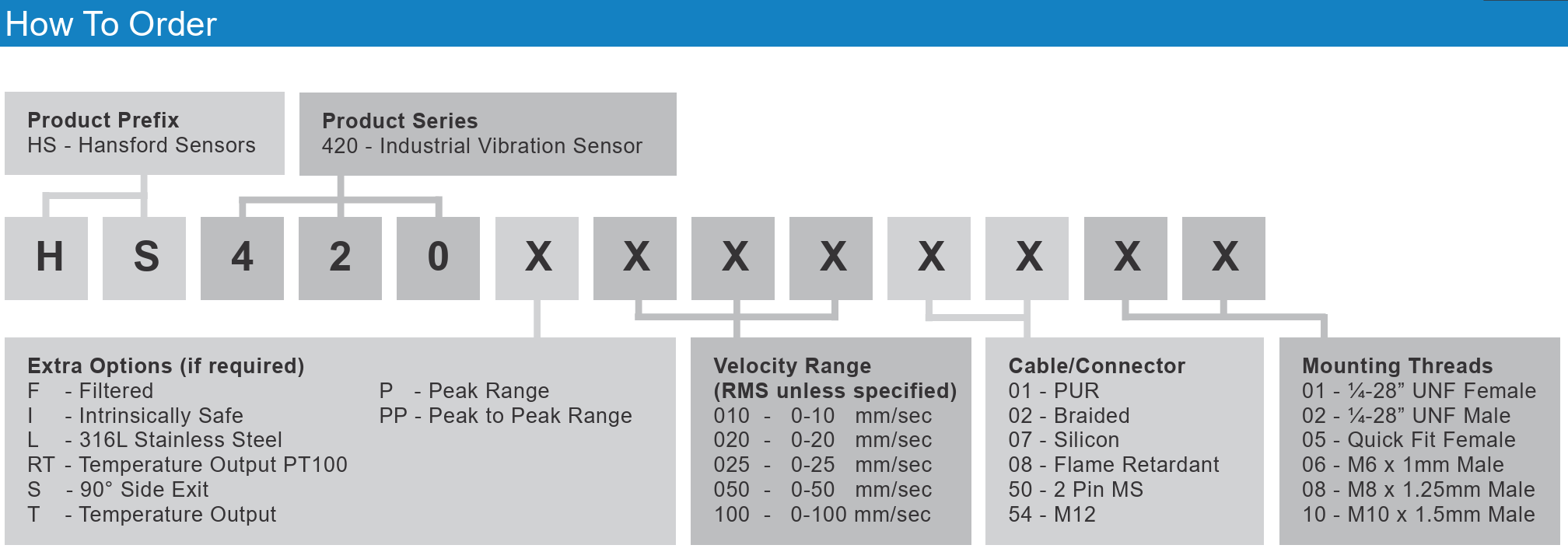

  • 마운팅 나사: ‘How to Order’ 표 참조

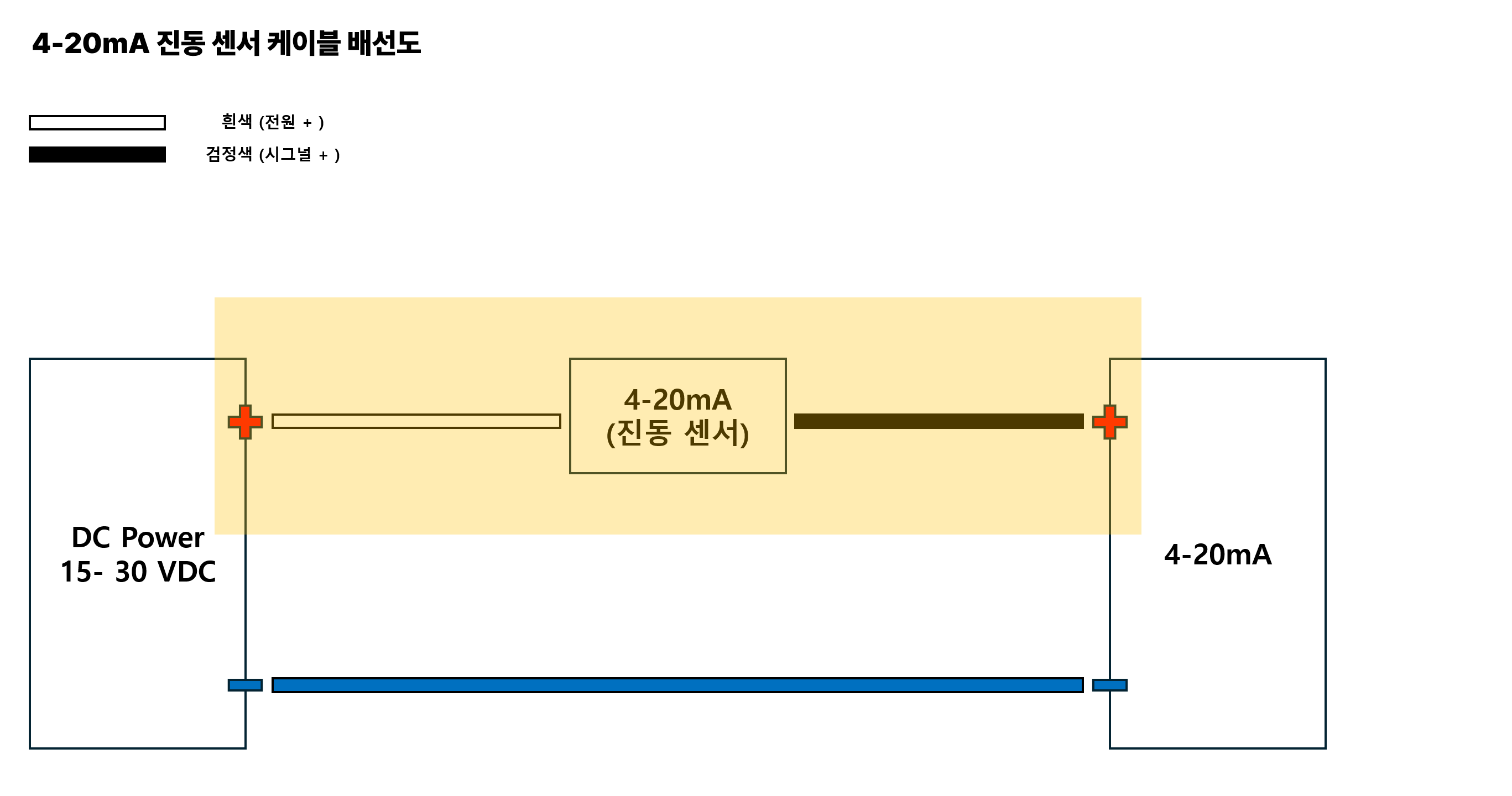

4-20mA 진동 센서 케이블 배선도



※ 전기적 사양 (Electrical)

※ 환경 사양 (Environmental)

  • 출력 전류: 속도 범위에 비례한 4~20mA DC

  • 전원 공급: 15-30 Volts DC (for 4-20mA)

  • 설정 시간: 2초

  • 출력 임피던스: 최대 600Ω @ 24V

  • 절연 저항: 500V 기준 10MΩ 이상

  • 작동 온도 범위: -25℃ ~ +120℃

  • 방수/방진 등급: IP68

  • 내충격성: 최대 5000g

  • EMC 기준: EN61326-1:2013

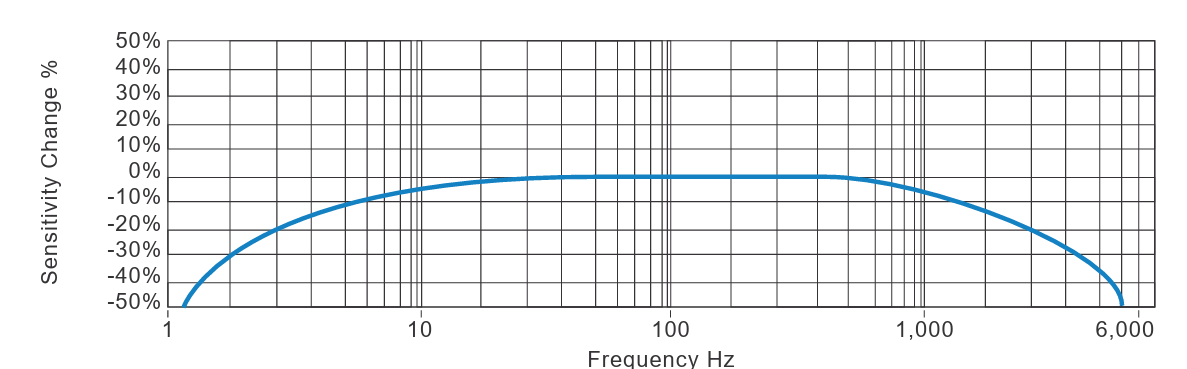

※ 전형적인 주파수 응답









※ 적용 예시 (Applications)

​

  • 팬, 모터, 펌프, 압축기

  • 원심분리기, 컨베이어, 공조기

  • 기어박스, 롤, 건조기, 프레스

  • 냉각 시스템, 진공 시스템(VAC), 스핀들

  • 공작기계, 공정 장비

​

※ 진동 센서는 평평하고 단단한 표면에 부착해야 하며, 필요 시 센서 바디에 맞는 평면 가공이 요구됩니다.
