제목 SDT CONMONSense TRUE 4-20mA 접촉식 초음파 센서
CONMONSense TRUE 4-20mA 접촉식 초음파 센서














CONMONSense TRUE 4-20mA 접촉식 초음파 센서는 자산 모니터링과 유지보수 분야에서 획기적인 진전을 이룬 제품으로,
초음파 데이터 수집의 뛰어난 편의성과 탁월한 내구성을 동시에 제공합니다. 산업 표준 PLC, DCS, DAQ 시스템과의 통합을 위해
설계되어, 초음파 기반 윤활 관리, 기계 상태 모니터링, 1차 시스템 진단의 미래를 열어갑니다. 견고한 구조로 제작되어
먼지와 물 유입에 대한 탁월한 방어 성능을 발휘하며, 가장 까다로운 환경에서도 안정적이고 일관된 성능을 보장합니다.


​


RSC.101 센서의 핵심에는 스테인리스 하우징에 내장된 공진 압전 트랜스듀서가 있으며, 다양한 산업 응용에서 최적의 감도를 제공합니다.
마찰, 충격, 난류를 식별하고 추세 변화를 감지하는 등, 예지보전 전략 구현과 운영 효율 향상에 필수적인 실시간 RMS 데이터를 제공합니다.


​​


주요 특징


- 4-20mA 출력(DC 결합): 초음파 RMS 지표와 직접 연계되어 복잡한 변환 과정 없이 기존 모니터링 시스템에 손쉽게 통합 가능-
- 내장 아날로그 회로 “초음파 공진 신호 → RMS”: 정확한 아날로그 신호 처리 보장
- 하드웨어 교정: 일관되고 신뢰할 수 있는 측정 결과 제공
- 케이스 온도 측정(옵션, 릴레이 필요): 초음파 측정과 더불어 센서 내부 온도를 모니터링하여 자산 상태에 대한 보다 종합적인 진단 가능
- 플러그 앤 플레이 기능: 광범위한 측정 범위에서 손쉬운 설치와 즉각적인 작동 지원, 다양한 산업 환경에 적합


​






​

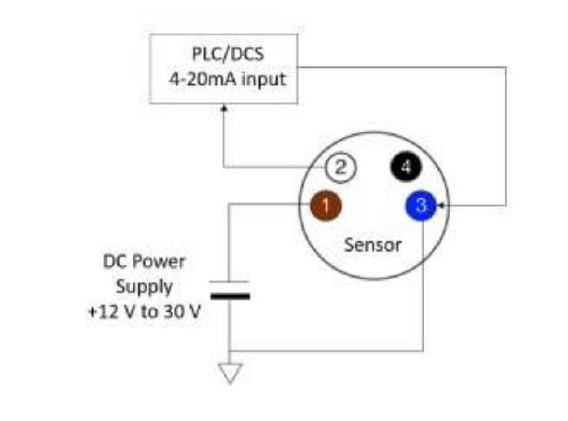

상부(M8-M) 핀 배열 (IEC 60947-5-2 규격 준수)


​1 = 전원 공급 (갈색)
2 = 출력 전류 (흰색)
3 = 접지 (파란색)
4 = 출력 선택(RMS 또는 온도) – 사용하지 않을 경우 연결하지 않음 – (검은색)


​

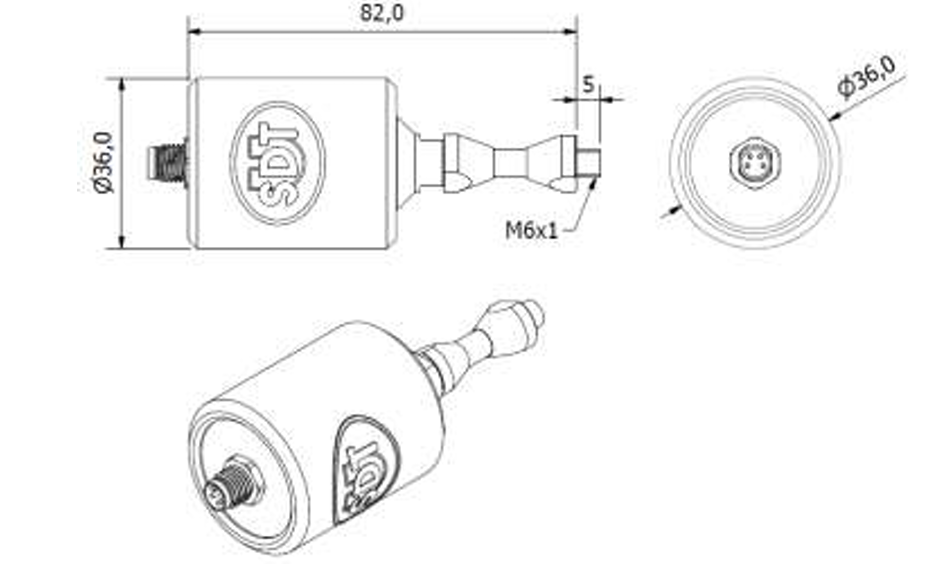

치수 : foot 부분은 공진 구조의 일부이므로 분해하지 마십시오!

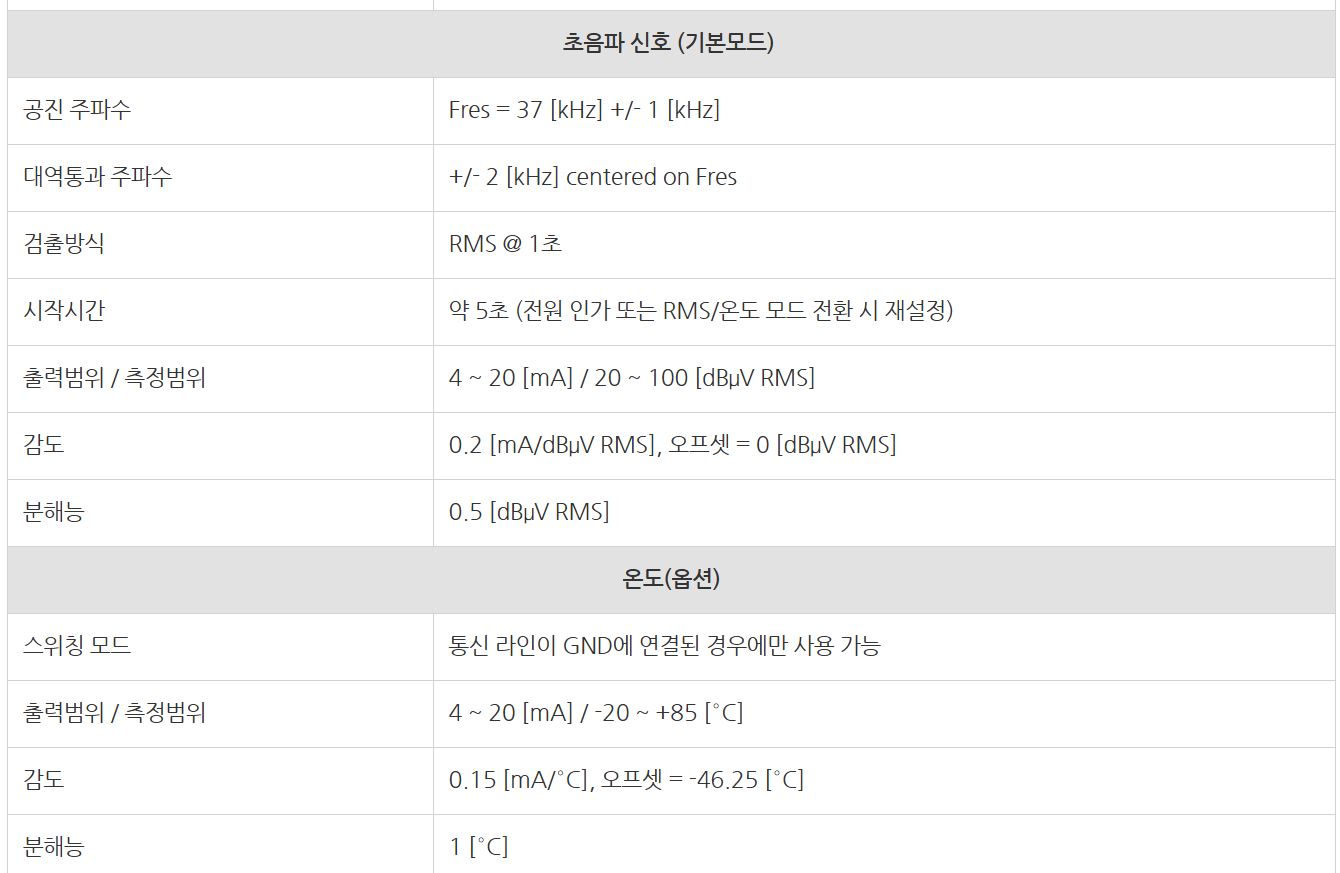

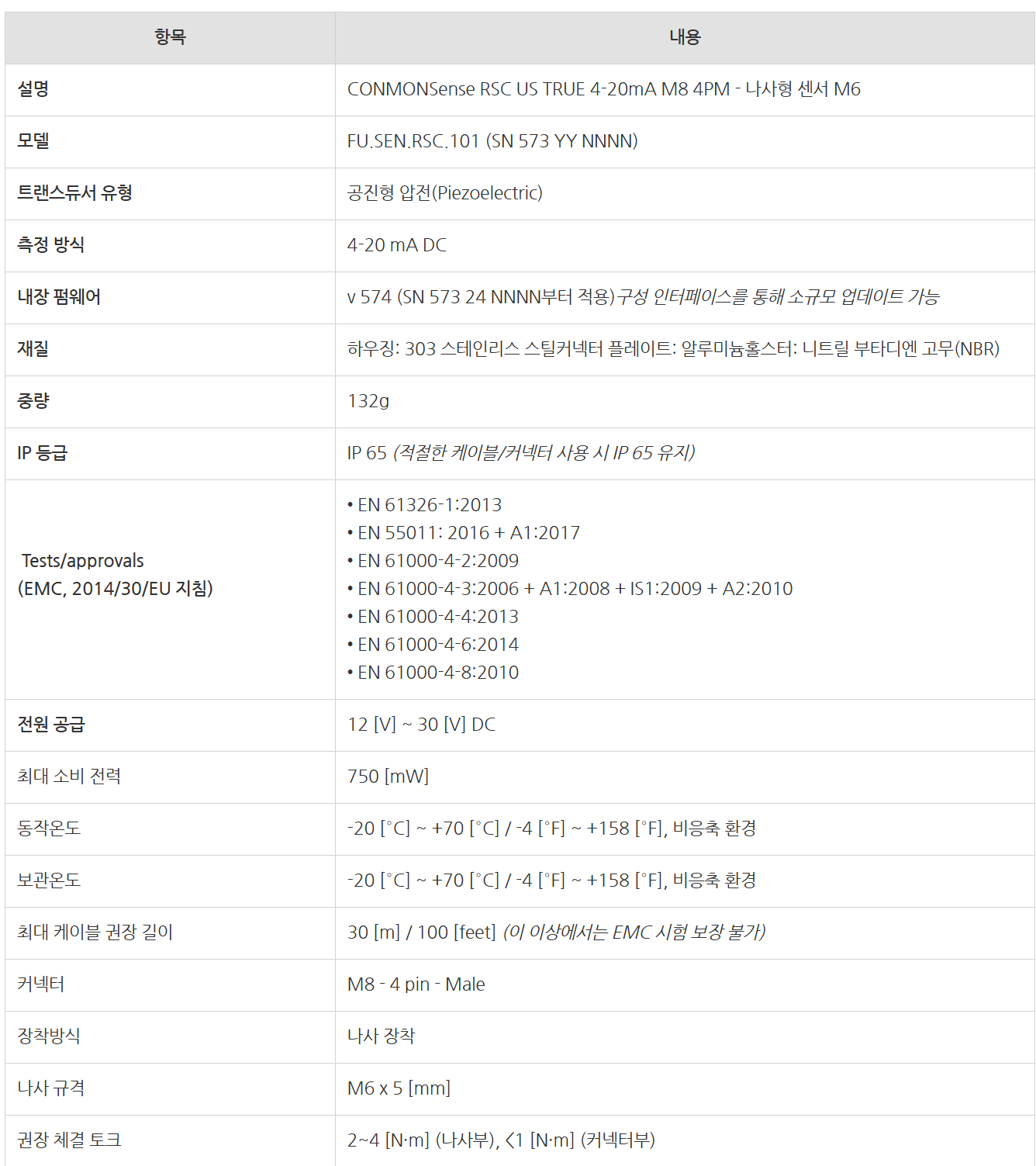

▶ Technical specifications 기술 사양 :






** 구성: 선택/통신 라인은 출력 모드(초음파 RMS 또는 케이스 온도)를 전환하는 데 사용됩니다.





RMS 초음파 출력 (기본 모드)


​통신 라인을 High 상태(VDD – 전원 공급)로 유지하거나(끌어올려서 유지), 또는 부동 상태(연결하지 않음)로 두면
아날로그 출력은 초음파 RMS 값을 그대로 반영합니다.

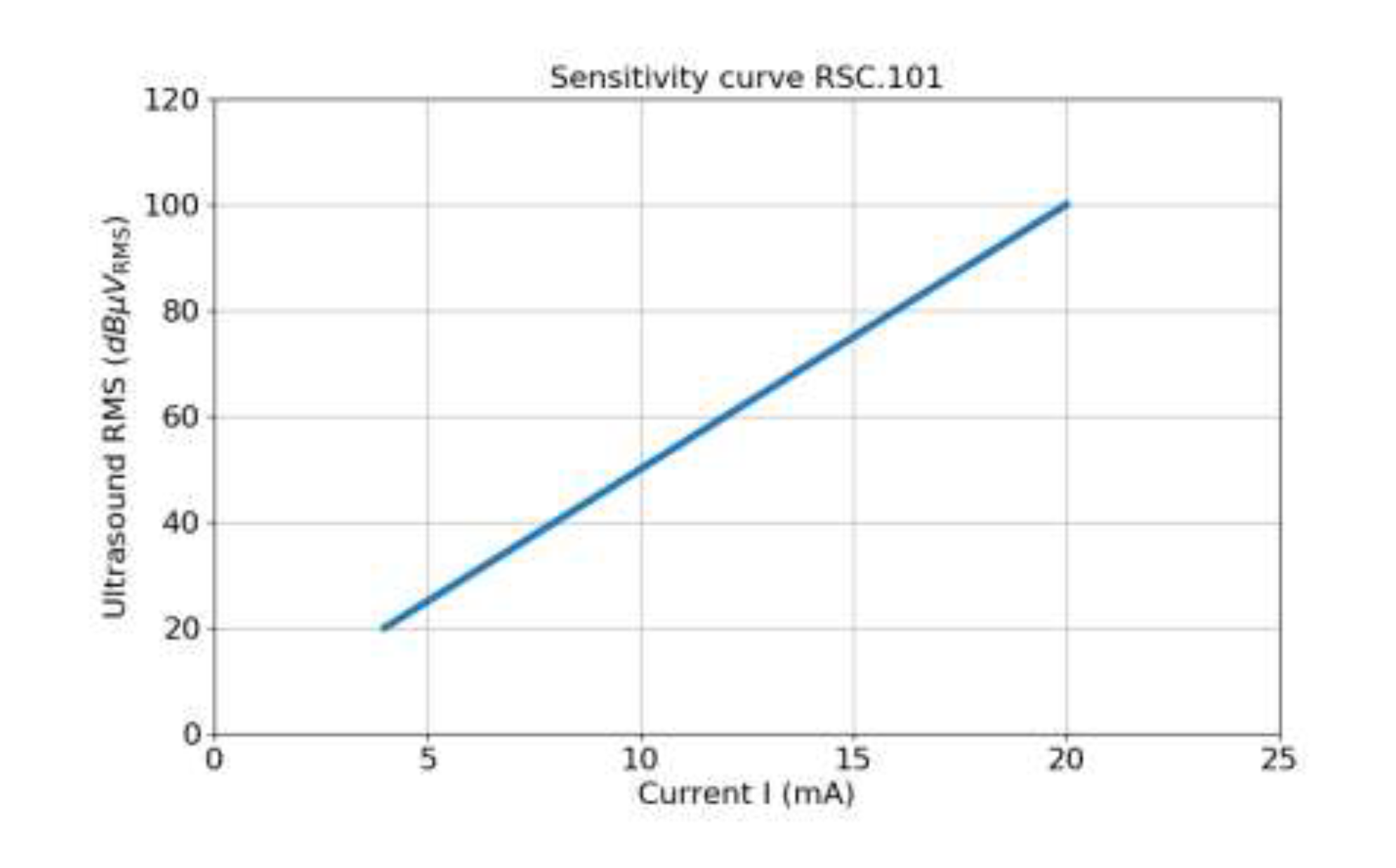

센서의 신호 범위는 20 [dBμV RMS] (4 mA)에서 100 [dBμV RMS] (20 mA)이며, 출력 관계는 다음과 같이 정의됩니다.


​센서 신호 [dBμV RMS] ≈ (측정 전류 [mA] / 감도)
감도(Sensitivity):
0.2 mA / dBμV RMS
Offset = 0
분해능(Resolution): 0.5 dBμV RMS









온도 출력 (옵션)


통신 라인을 Low 상태(0V – GND)로 유지하면, 아날로그 출력은 센서 케이스의 온도를 반영합니다.
이때 초음파 RMS 값은 동시에 제공되지 않습니다.

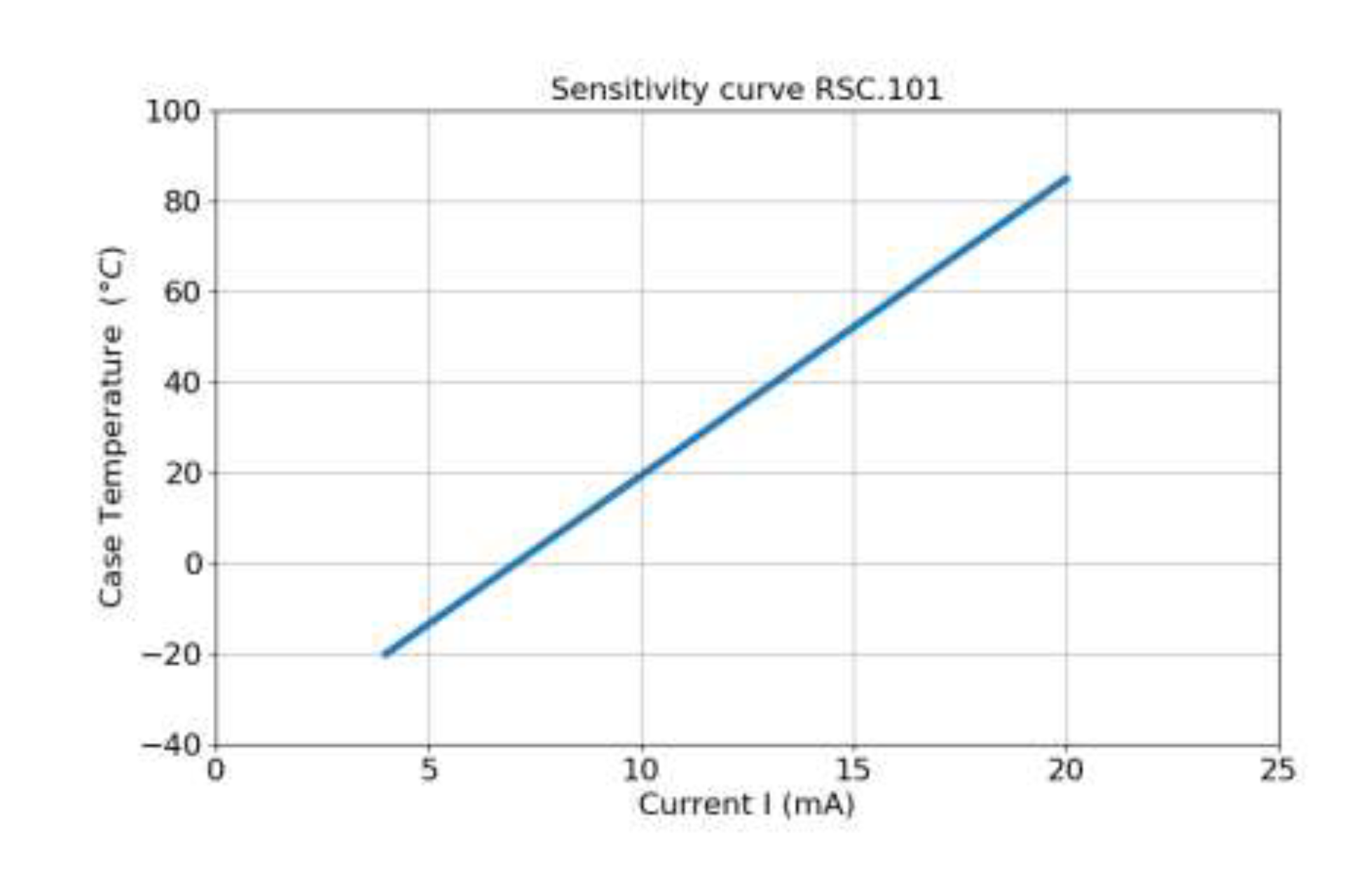

온도 측정 범위는 -20 [°C] (4 mA)에서 +85 °C (20 mA)이며, 출력 관계는 다음과 같이 정의됩니다.


케이스 온도 T [°C] ≈ (측정 전류 [mA] / 감도) + Offset
감도(Sensitivity):
0.15 mA / °C
Offset = -46.25 °C
분해능(Resolution): 1.00 °C
