제목	초음파 기반 설비 모니터링 솔루션 CONMONSense

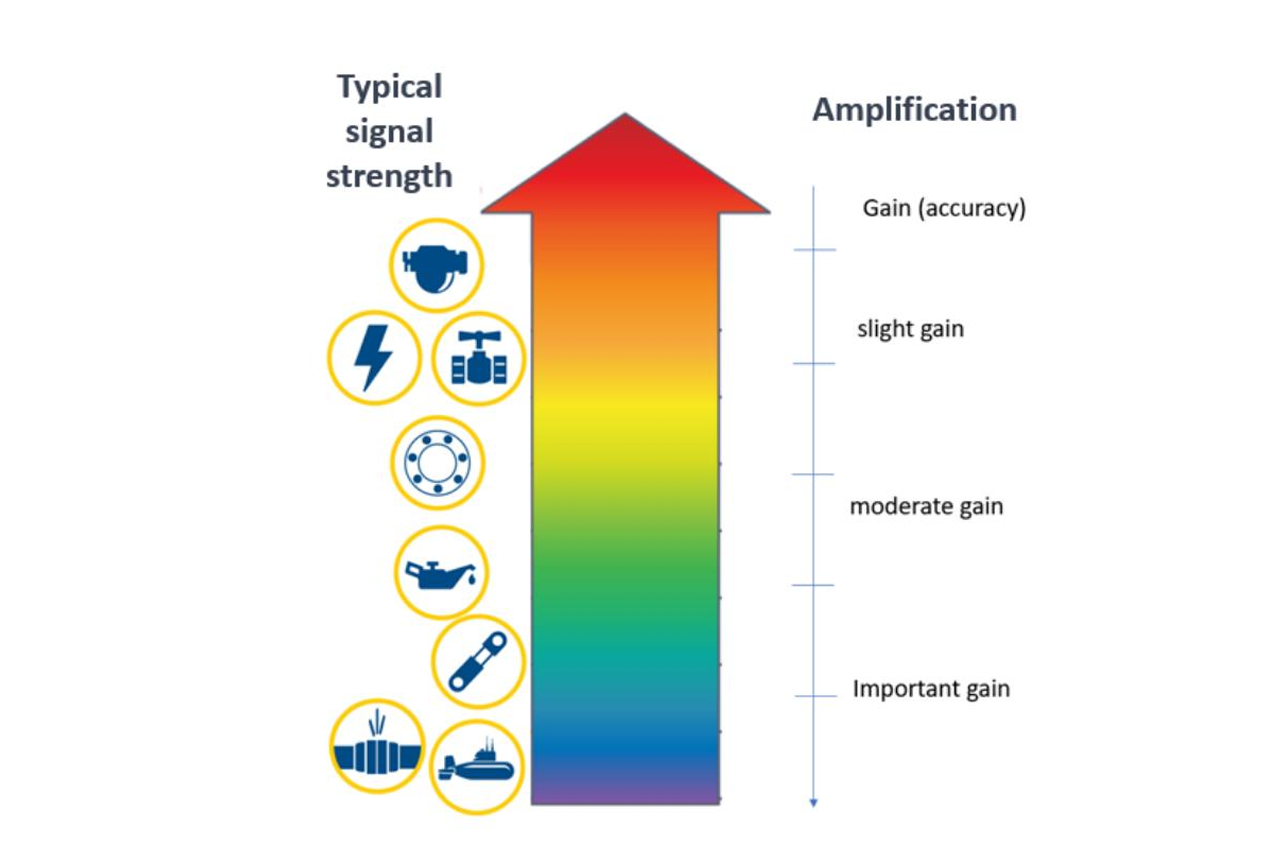

초음파 기반 설비 모니터링 솔루션 CONMONSense CONMONSense는 초음파 신호를 효율적으로 측정·분석할 수 있는 산업용 센서 시리즈로, 단순성과 경제성을 동시에 갖춘 솔루션입니다. 구조 전달형(Structure-borne)과 공기 전달형(Airborne) 두 가지 디자인으로 제공되며, ISO 29821:2018 기준을 준수합니다. 센서는 내장 아날로그 전자회로로 신호를 헤테로다인 처리해 가청 주파수(4kHz 대역통과)로 변환하여, 기존 수집 시스템에서도 손쉽게 활용할 수 있습니다. 1. 특징 신호 변환: 비가청 초음파를 가청 신호로 변환, 낮은 샘플링 속도의 기존 장비에서도 분석 가능 출력 모드: AC(동적), DC(정적) 지원 출력 방식: 0-10V, 4-20mA, IEPE, 저전력(IoT용) 등 다양한 아날로그 출력 지원 강인한 설계: IP40~IP65 방수·방진 등급으로 가혹 환경에서도 사용 가능 확장성: 기존 시스템과의 호환성, 다양한 산업군 적용 가능 2. 적용 분야 베어링 상태 모니터링 윤활 상태 점검 공기 누출 감지 전기 아크·코로나·트래킹 현상 감지 기계 구조 진단 고정식 설비의 장기 모니터링 3. 장점 손쉬운 초음파 측정: 별도의 휴대용 고속 샘플링 장비 없이 기존 데이터 수집 시스템에 연결 가능 효율성 향상: 실시간·정확한 데이터 제공으로 생산성 향상 비용 절감: 유지보수 비용 절감 및 설비 가동률 향상 데이터 기반 의사결정: RMS, Peak, Crest Factor 분석을 통한 이상 조기 감지 유연한 설치: 다양한 출력 형식 및 설치 옵션 제공 4. 출력 모드 차이 AC 모드(동적): 시간파형 수집 가능, FFT·스펙트럼 분석 등 심층 진단 가능. 최소 10kHz 샘플링 필요 DC 모드(정적): RMS 값만 제공, 트렌드 분석 및 장기 변화 추적에 적합, 자원 소모 적음 5. Gain 설정(AC 모드) 6단계 증폭 범위 제공, 설치 시 측정 신호 범위에 맞춰 조정 필요 공장 출하시 +60dB 설정, 최적 범위(1~5V) 확보 위해 필요 시 단계별 감쇠 권장 센서 Gain을 우선 사용, DAQ Gain 사용은 최소화 6. 설치 가이드 설치 전 시스템 입력 타입(전류/전압/IEPE/저전력)과 지원 모드(AC/DC) 확인 표준 M8-4핀 커넥터 사용, 최대 케이블 길이 30m 권장 4-20mA 출력은 장거리 전송 및 노이즈 내성 우수 장착·배선 후 DAQ 시스템에 맞춰 센서 설정 적용 7. 유지보수 및 교정 공장 출하 시 교정 완료 고정식 설치의 경우 주기적 교정 불필요(요청 시 가능) 휴대용 장비 사용 시 연 1회 권장 USENS 유센스 전화 : 02-6476-1233 메일 : sales@usens.co.kr
