제목 SDT_LUBEExpert_초음파센서 ON-GUARD 모니터링 시스템 설치 사례2




SDT_LUBEExpert_초음파센서 ON-GUARD 모니터링 시스템 설치 사례 (2)


1.

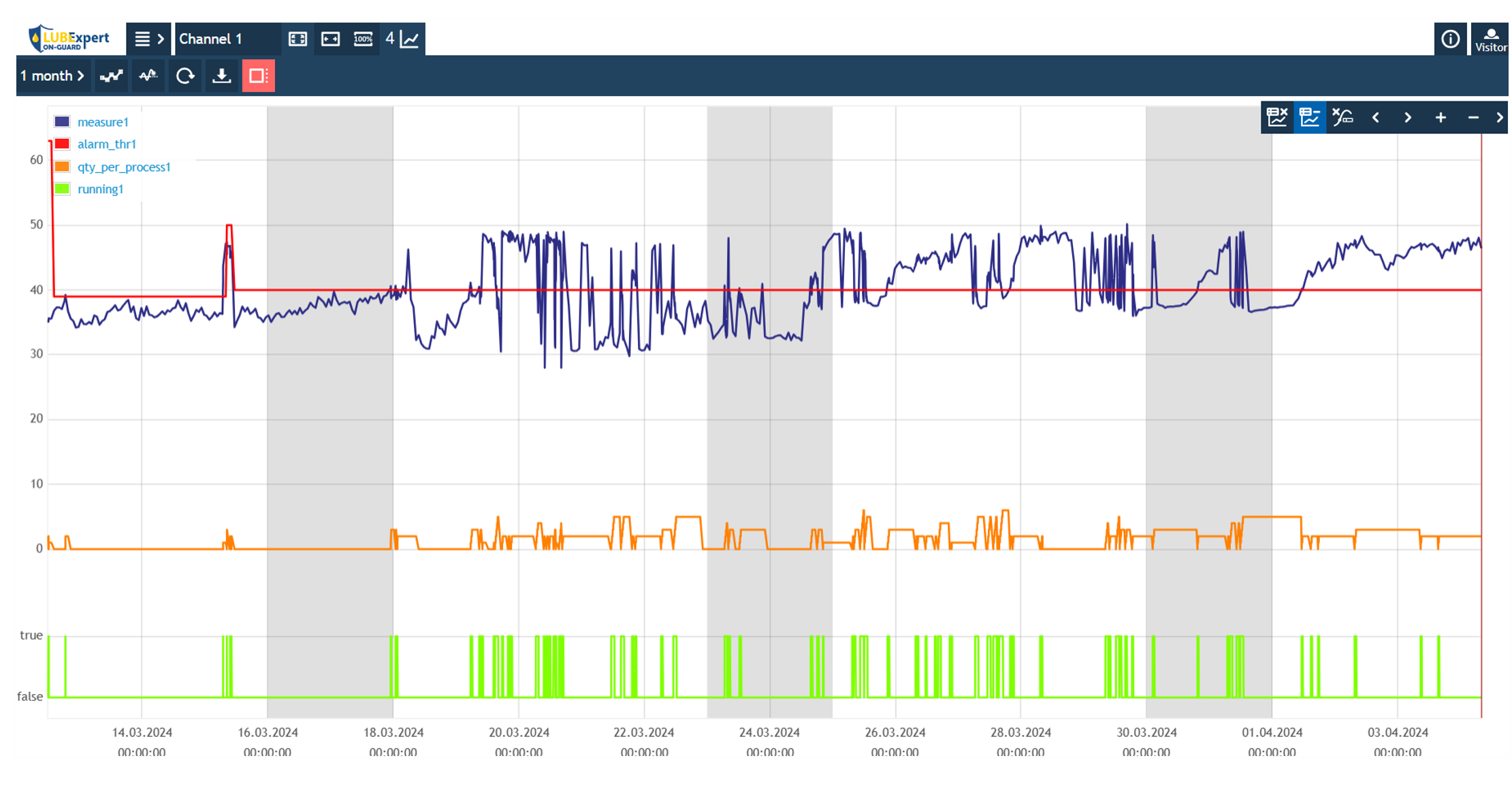

NDE 베어링(공급 팬 #1)에서 베어링 결함이 발생했습니다.

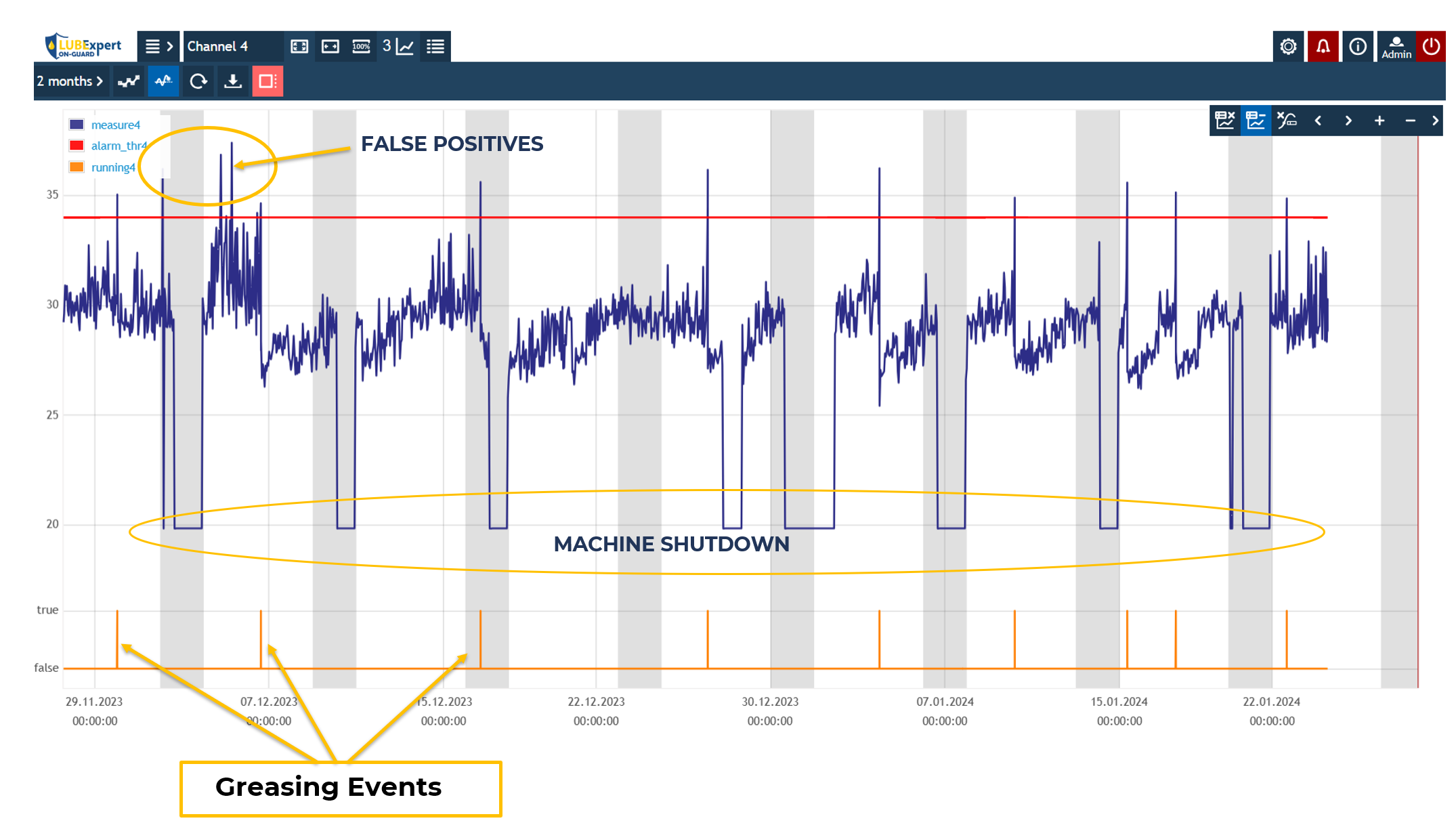

하단의 주황색 그리싱 이벤트는 dbuv RMS 값이 설정된 알람 임계값을 초과하고 알람 상태가 유지될 때에 해당합니다.

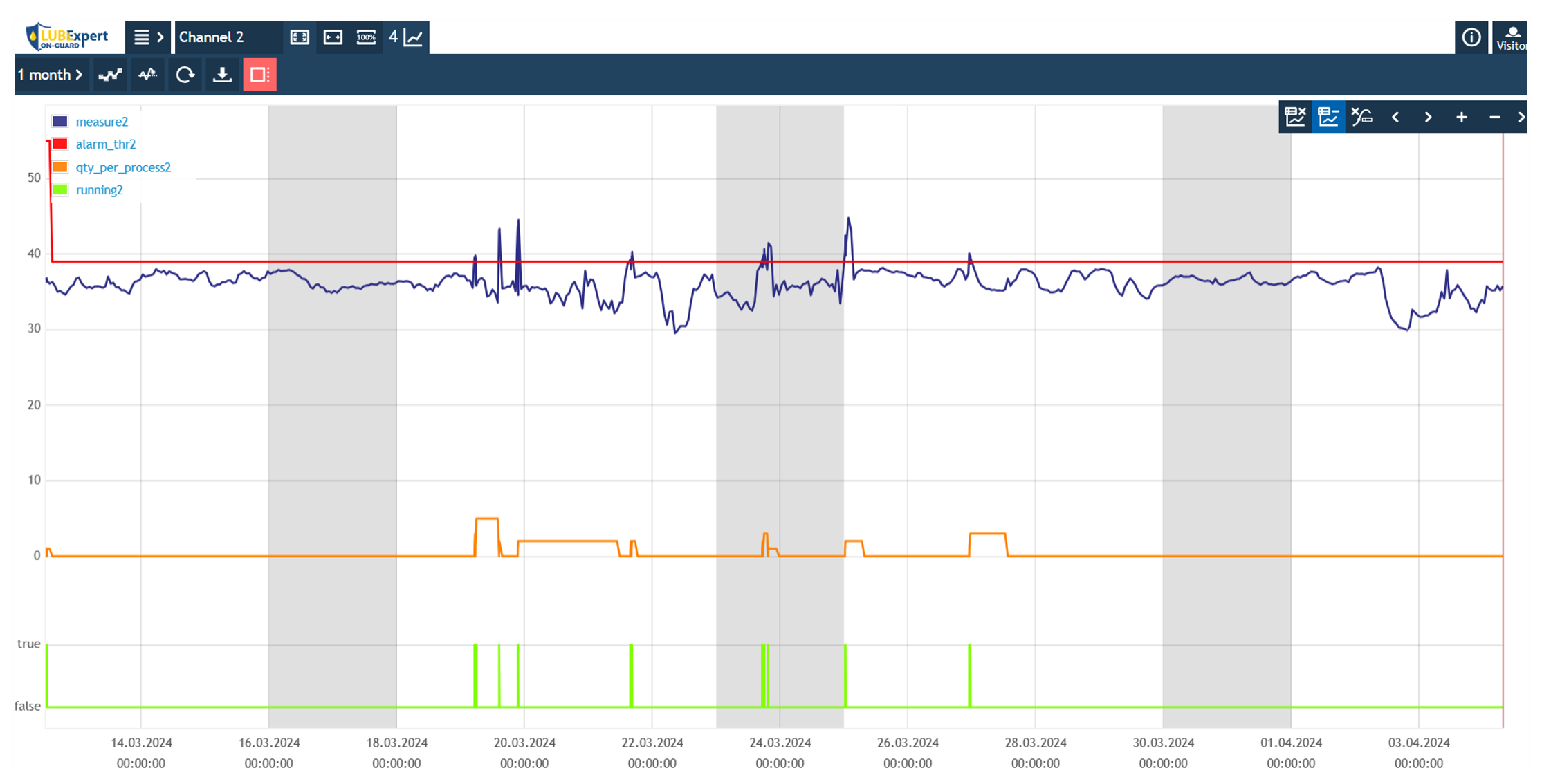

dbuv RMS가 알람 상태로 진입했으나 그리싱 이벤트가 트리거되지 않은 몇 가지 경우를 확인할 수 있습니다.
On-Guard는 마찰 값이 알람 상태에 들어가고 연속 3번의 샘플 동안 알람 상태가 유지될 때만 그리스를 공급합니다. 각 샘플의 지속 시간은 수 분이며,
이를 통해 일시적인 스파이크나 잘못된 신호가 자동 그리싱을 유발하지 않도록 보장합니다.




​


​


2.










연결이 완료되면 랜딩 페이지에 도착합니다.
오른쪽 상단에서 볼 수 있듯이 읽기 전용(Visitor Mode) 상태로 접속하게 됩니다. 여기에서 각 자산 포인트/채널의 상태 개요를 확인할 수 있습니다.​


가능한 채널 상태는 다음과 같습니다:


녹색(Green) : 채널 상태 양호. 윤활이 정상적으로 진행됩니다.
주황색(Orange) : 경고 상태. 설정이나 마지막 윤활에 대해 점검이 필요합니다.
** 가능한 경고 원인:베어링 고장 의심 / 간격 단축 / 센서 미연결 / 카트리지 잔량 부족


​빨간색(Red) : 오류 상태.
설정 또는 마지막 설정에서 반드시 조치해야 하는 문제가 발생했습니다.
(Safe Alarm Error는 예외) Safe Alarm Error를 제외하고는 수동 개입이 필요할 때까지 윤활이 중지됩니다.


** 가능한 오류 원인: 과다 윤활 / 윤활 중 변화 없음 / 설정 오류 / 안전 경보값 미만 측정


​
