제목 SDT_LUBEExpert 초음파 센서 ON-GUARD 모니터링 시스템 - 하드웨어 / 소프트웨어 안내

SDT_LUBEExpert 초음파 센서 ON-GUARD 모니터링 시스템 - 하드웨어

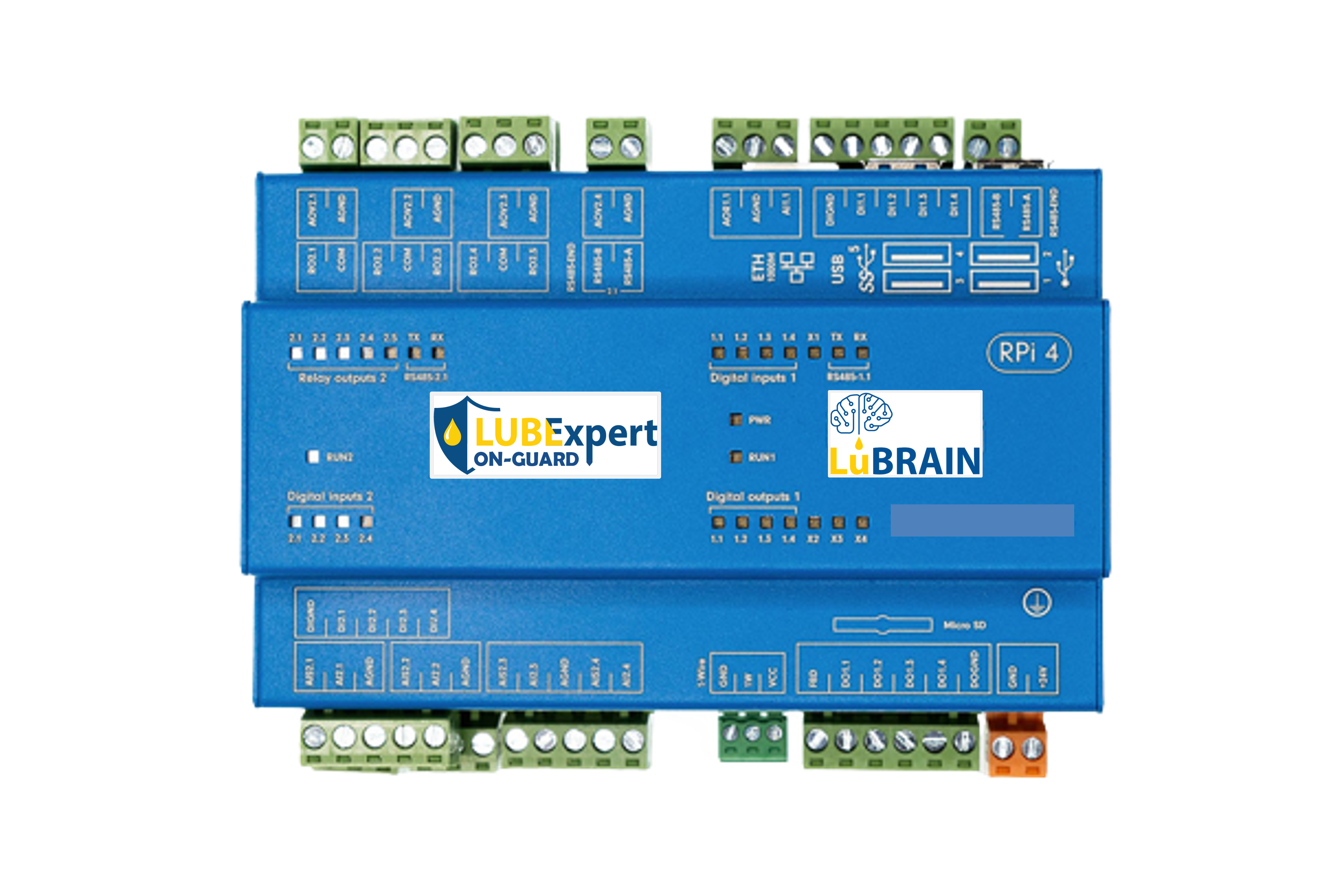

On-guard는 초음파를 활용한 스마트 윤활을 지원하기 위해 설계된 1~8채널 온라인 모니터링 시스템입니다.




이 시스템에는 SDT LUBrain 알고리즘을 실행하는 로컬 웹서버가 포함되어 있습니다.
수집된 데이터는 트렌드 및 대시보드 형태로 표시되며 PLC 내부에서 호스팅됩니다.

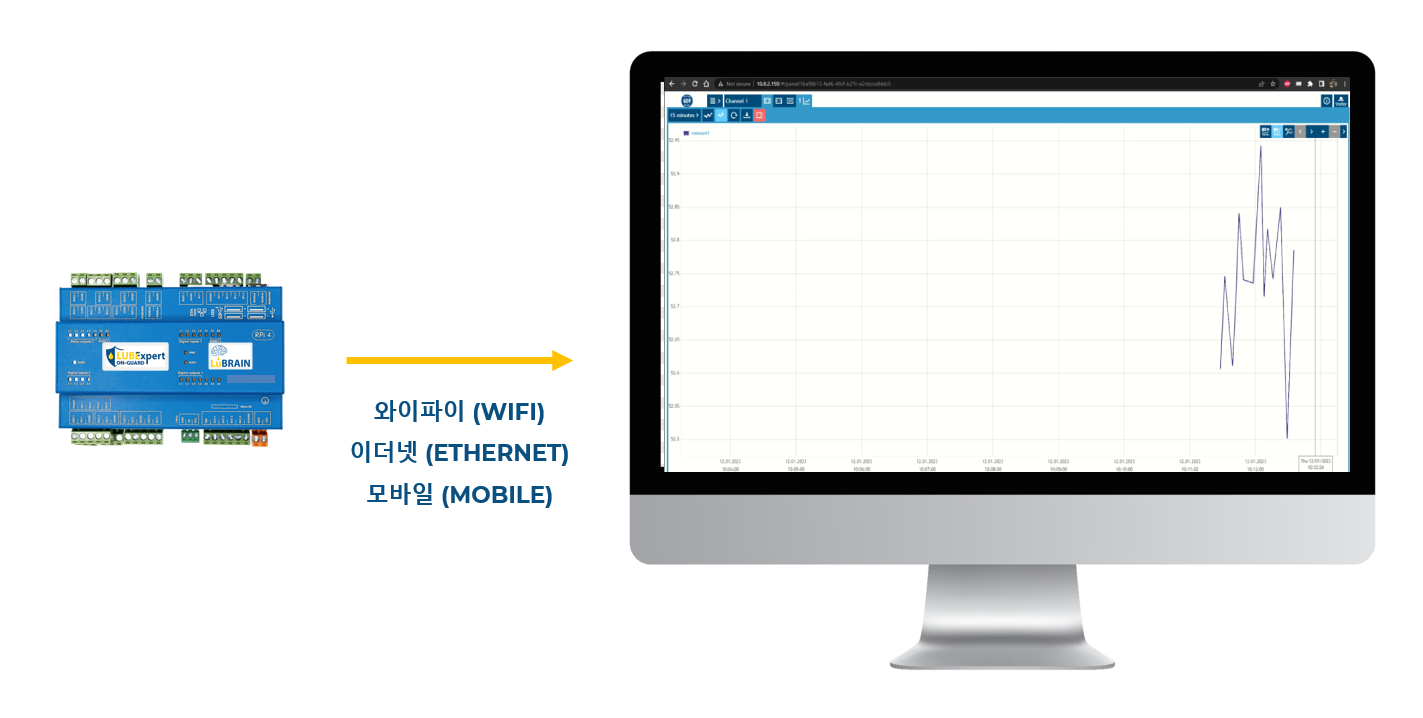

LUBExpert On-Guard와의 통신은 표준 웹 브라우저를 통해 이루어지므로,
별도의 클라이언트 소프트웨어 설치나 추가 라이선스가 필요하지 않습니다.

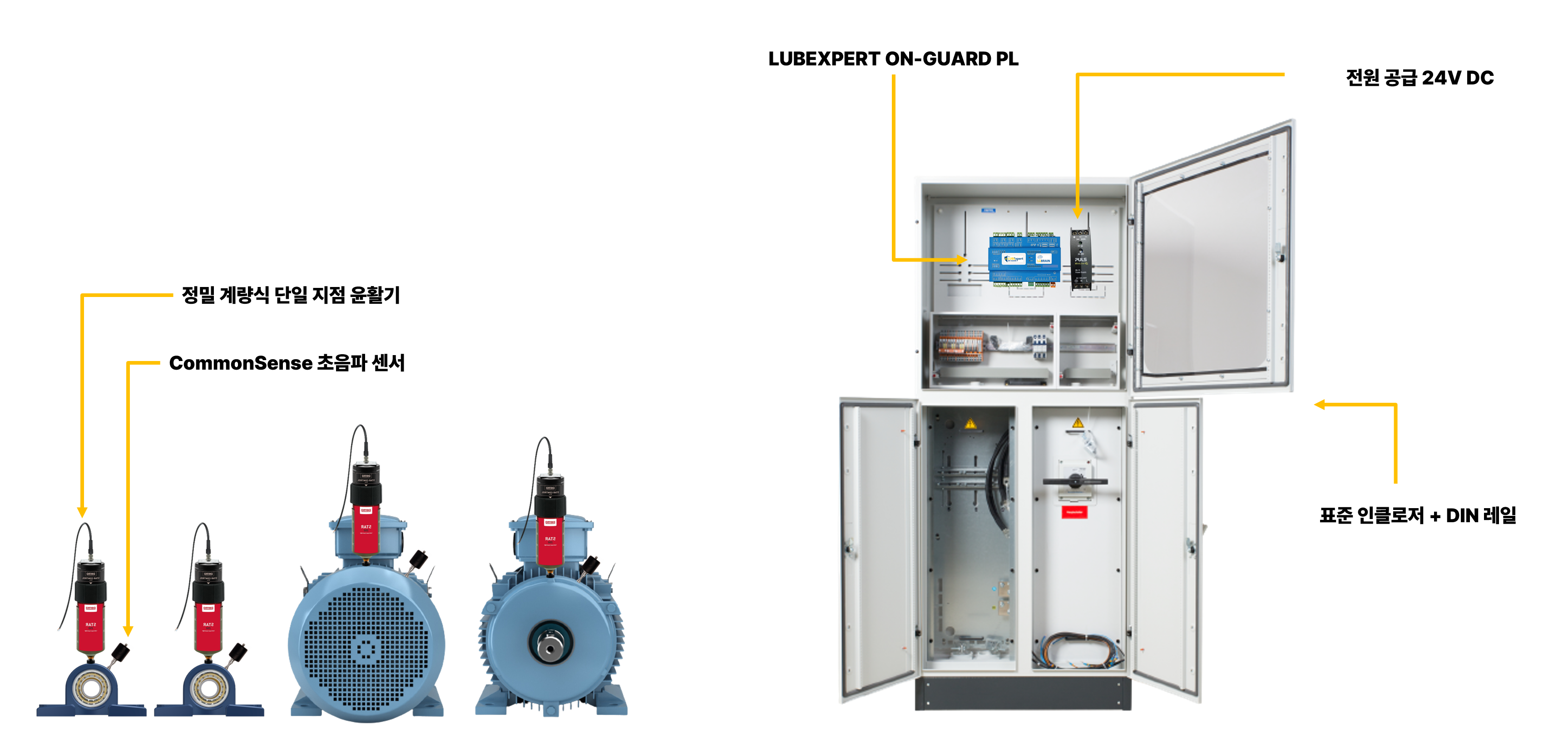

※ PERMANENT (영구 설치형)

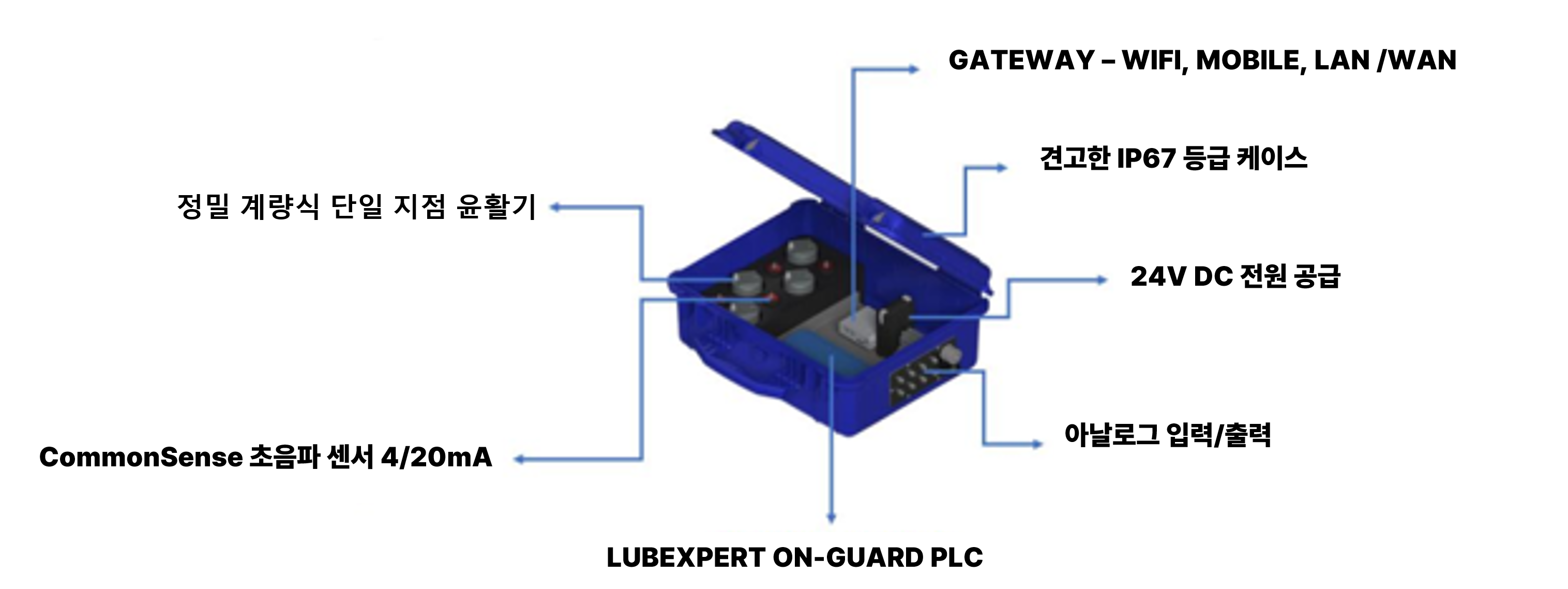

※ MOBILITY (이동형/모바일형)
​




※ 특징

- CONMONSENSE RSC.101과 호환되는 8개의 아날로그 입력(AI) (TRUE 4–30 mA)
- 전자기식 윤활기를 제어할 수 있는 8개의 설정 가능한 릴레이 출력(RO)
- 알람용 2개의 릴레이 출력(RO)
- RMS 초음파 및 온도(Tº) 연속 모니터링 (정적 측정)
- 다중 기준 기반 윤활 전략 (보충 모드 및 트리거링 옵션)
- PLC에 설치된 직관적인 LUBExpert ON-Guard 웹 서버
- MODBUS TCP로 데이터 제공

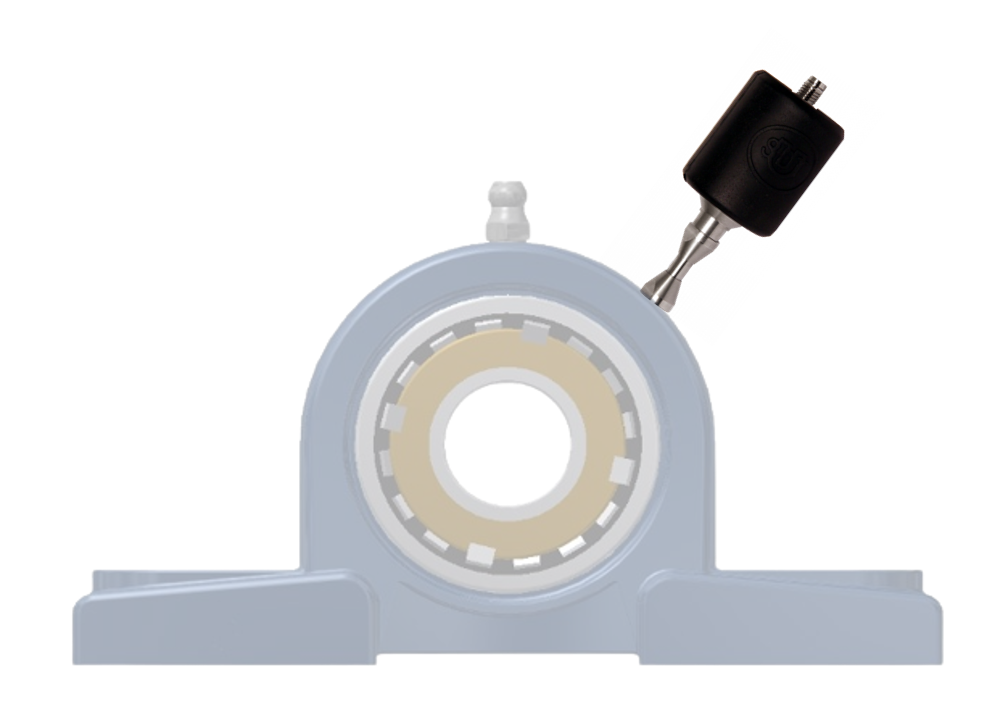

SDT CONMONsense 4-20 mA ER (확장 범위), 플러그 앤 플레이.
구성 설정 필요없음

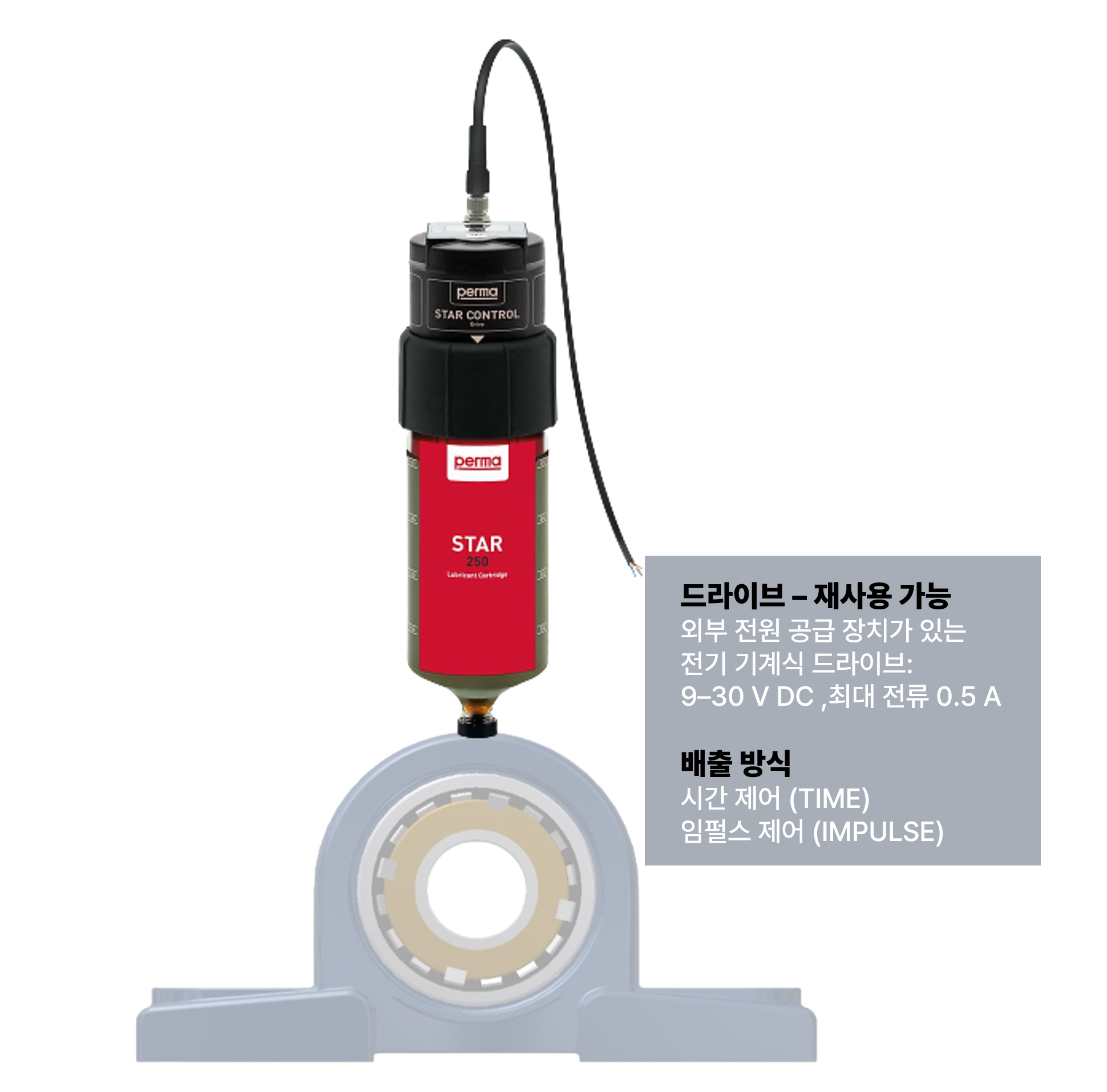

드라이브 – 재사용 가능
외부 전원 공급 장치가 있는 전기 기계식 드라이브:
9–30 V DC ,최대 전류 0.5 A​


배출 방식
시간 제어 (TIME)
임펄스 제어 (IMPULSE)
​


SDT_LUBEExpert 초음파 센서 ON-GUARD 모니터링 시스템 - 소프트웨어

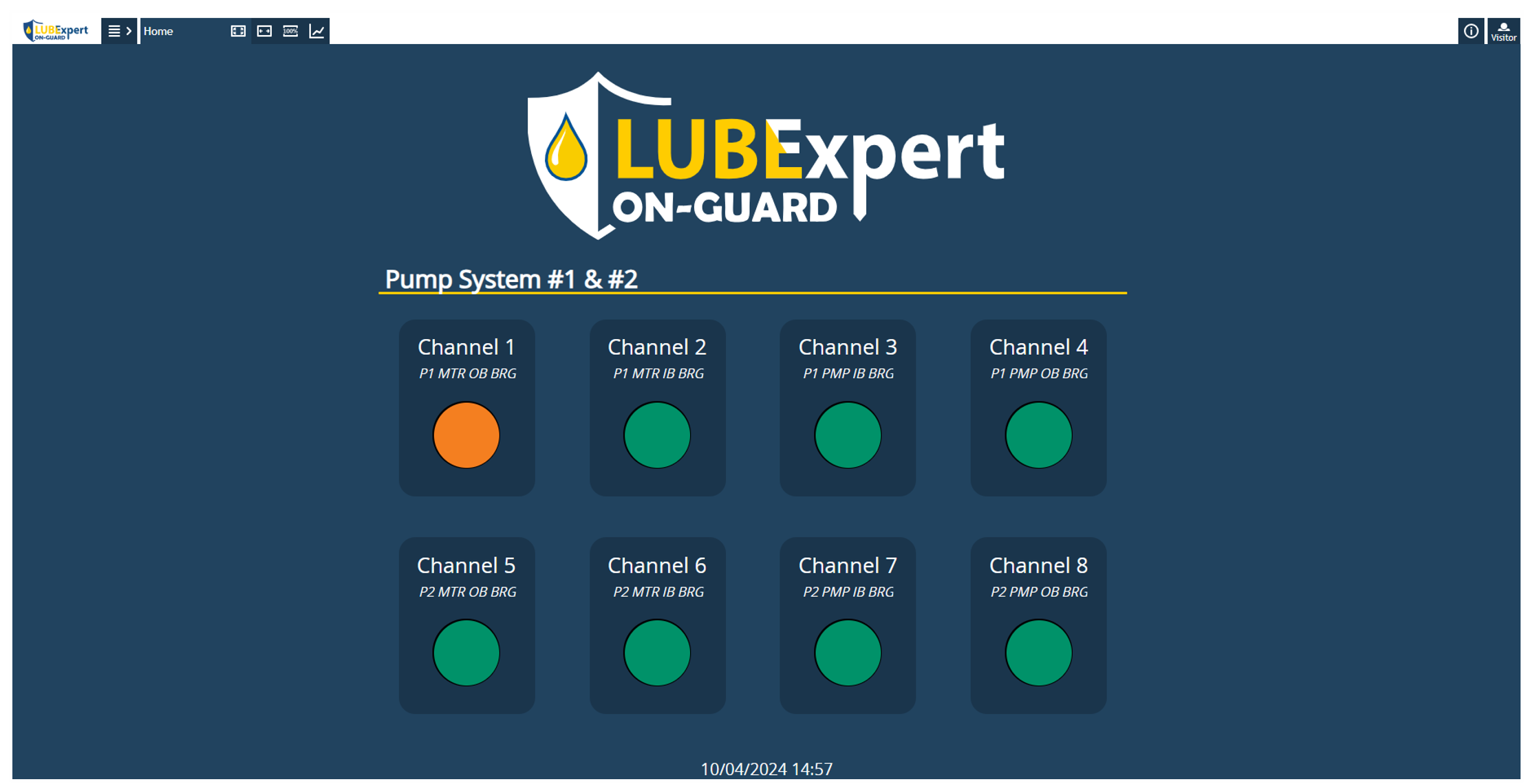

랜딩 페이지(접속 후 화면)
접속하면 오른쪽 상단에서 확인할 수 있는 읽기 전용(RO) 또는 방문자 모드(Visitor Mode)로 진입하게 됩니다.
이 화면에서는 각 자산 포인트/채널의 상태 개요를 확인할 수 있습니다.


가능한 채널 상태는 다음과 같습니다:


​녹색(Green): 채널 상태 정상. 윤활은 계속 진행됩니다.
주황색(Orange): 경고 상태. 설정 또는 최근 윤활에 대해 점검이 필요합니다.
가능한 경고 원인:  베어링 결함 의심 -  윤활 주기 단축 필요 - 센서 미연결 - 카트리지 거의 소진


​적색(Red): 오류 상태.
안전 알람 오류(Safe Alarm Error)를 제외하고, 설정 또는 최근 윤활과 관련된 문제가 있으며 반드시 조치가 필요합니다.
윤활은 수동 개입 전까지 중단됩니다(안전 알람 오류 제외).


가능한 오류 원인:  과도한 윤활(Over lubrication) -  윤활 중 변화 없음 - 설정 오류(Configuration error) 측정값이 안전 알람 기준치 이하
