제목	SVT-A 시리즈 무선 진동 센서 – 고급 트리거 모드 및 SVT-V 센서 트리거 기능

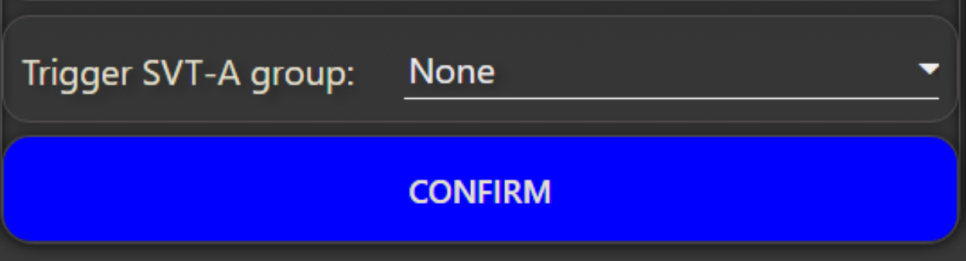

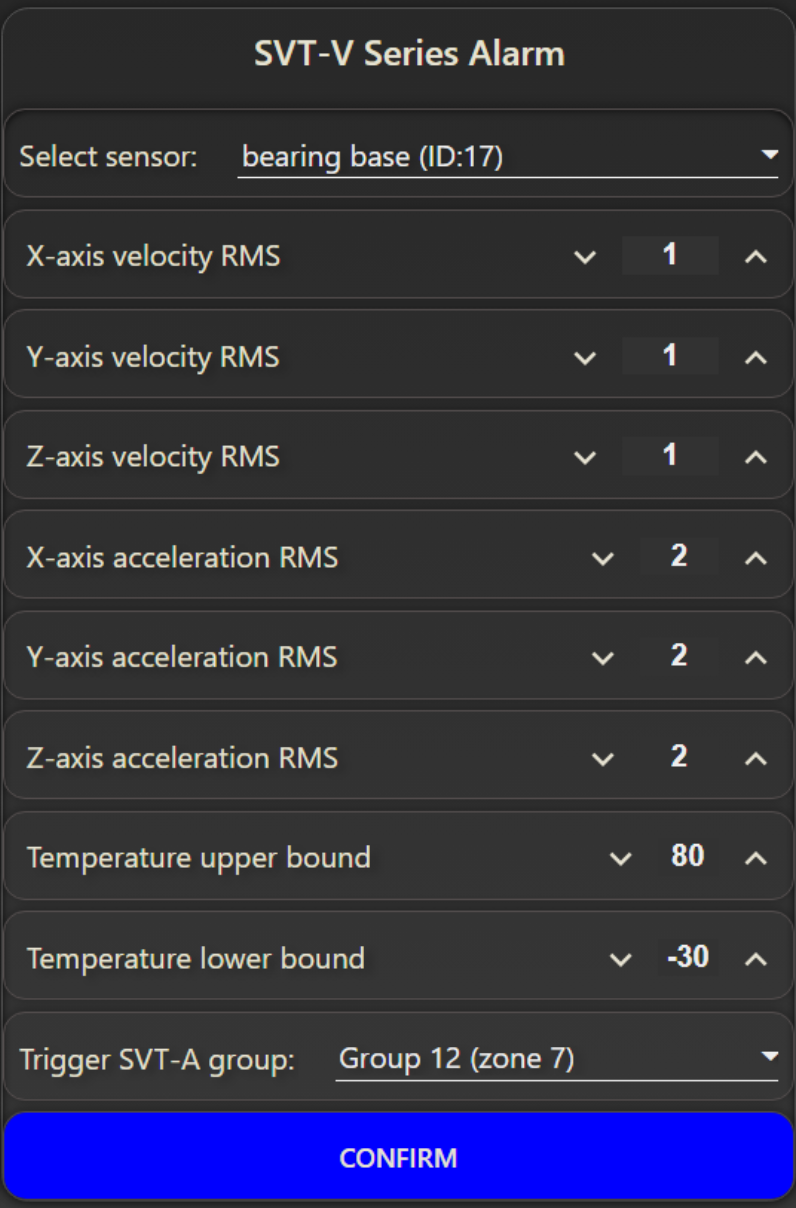

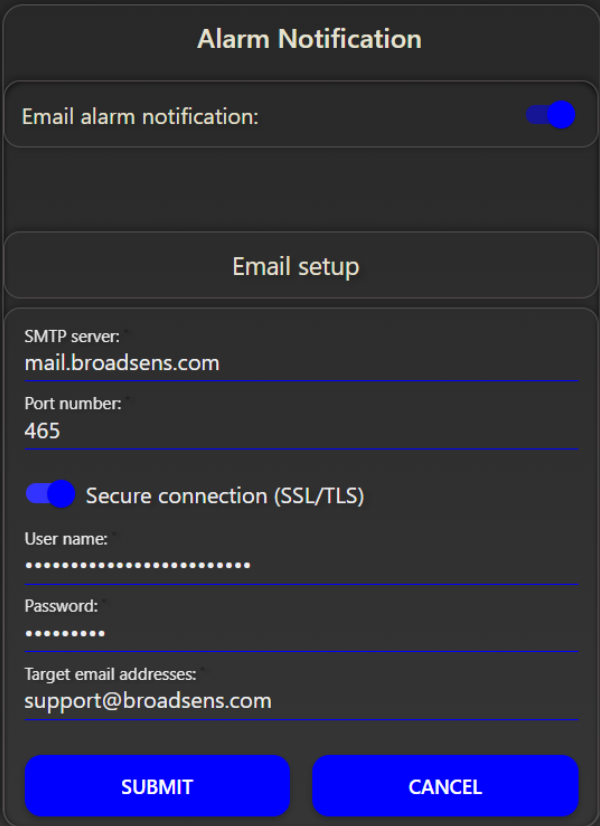

Broadsens SVT-A 시리즈의 고급 트리거 모드는 초저전력 무선 진동·온도 센서의 핵심 기능으로, 충격·진동 이벤트를 사전 버퍼와 함께 정확히 포착하고, BroadVibra 소프트웨어와 연계해 실시간 모니터링, FFT 분석, 주기적 데이터 수집까지 지원합니다. 또한 SVT-V 센서와 연동해 SVT-A 그룹 DAQ를 자동으로 트리거함으로써 예지 보전, 철도·컨베이어 시스템 등 다양한 산업 환경에서 정밀 진동 모니터링을 구현할 수 있습니다. SVT-A 시리즈 무선 진동 센서 고급 트리거 모드 및 SVT-V 센서 트리거 기능 1. SVT-A 시리즈 고급 트리거 모드(Advanced Trigger Mode) Broadsens의 SVT-A 시리즈 초저전력 무선 진동·온도 센서(SVT200-A, SVT300-A, SVT400-A) 에 새로운 고급 트리거 모드가 추가되었습니다. 이 기능은 3,120바이트의 대형 사전(Pre-trigger) 버퍼를 제공하여 x, y, z 3축에서 520개의 16비트 사전 샘플을 포착할 수 있습니다. 샘플링 속도: 400Hz ~ 25.6kHz까지 사용자 조정 가능 샘플 포인트: 2,048 ~ 16,384까지 3축에서 설정 가능 트리거 모드는 중요 이벤트를 포착하고 일반 진동을 무시하는 데 매우 유용하며, 충격 이벤트를 잡는 데 특히 효과적입니다. 컨베이어 시스템 진동 모니터링 사례 컨베이어 시스템의 상태 모니터링 및 예지 보전을 위해 4개의 SVT300-A 센서에 0.5g의 임계값을 설정했습니다. 센서의 x, y, z 축 중 어느 한 축에서 가속도 값이 0.5g을 초과하면, 센서는 진동 이벤트를 기록하고, 최대 520개의 사전 샘플을 저장한 뒤, 설정된 샘플 수를 채울 때까지 진동 이벤트를 계속 캡처합니다. 트리거 레벨 조정 범위: 0.1g ~ 25.5g 모터가 회전하지 않을 때 센서는 지정된 샘플링 속도로 순환 버퍼(circular buffer)에 데이터를 계속 저장합니다. 이 응용 사례에서 사용된 샘플링 속도는 3.2kHz입니다. 동일 그룹에 속한 여러 SVT300-A 센서를 함께 설정하면 중요 이벤트를 동시에 포착할 수 있습니다. 예를 들어, 센서 S1, S2, S3, S4가 모두 모터의 진동 이벤트를 대기하다가, 진동 수준이 0.5g을 초과하면 센서는 16,384 샘플 데이터를 기록하고, 이 데이터를 Broadsens 무선 게이트웨이에 전송합니다. BroadVibra 소프트웨어는 진동 곡선을 실시간으로 표시하며, FFT 분석 페이지에서 해당 데이터를 재검토·분석할 수 있습니다. 타이머 연동 트리거 모드는 BroadVibra 소프트웨어의 고급 타이머 기능과 함께 사용할 수 있습니다. 타이머를 통해 연속 DAQ 또는 주기적 DAQ를 설정하고, 특정 요일·시간에 데이터 수집을 시작할 수도 있습니다. 예: 월요일~토요일, 오전 9시~오후 6시 동안 5분 주기로 DAQ를 실행하고, DAQ 지속 시간을 5분으로 설정하여 트리거 이벤트를 끊김 없이 모니터링할 수 있습니다. 2. SVT-V 센서가 SVT-A DAQ를 트리거하는 기능 BroadVibra 2.7.7 버전부터 SVT-V 센서를 사용해 SVT-A 그룹의 DAQ(데이터 수집) 를 트리거할 수 있습니다. 트리거 임계값은 SVT-V 센서의 알람 임계값과 동일하며, Trigger SVT-A group 드롭다운 메뉴에서 그룹을 선택한 뒤 Confirm 버튼을 클릭해 설정합니다. 동작예시 속도 RMS가 1 mm/s(미터법) 또는 1 inch/s(인치법) 초과, 또는 가속도 RMS가 2g 초과 시 → SVT-A 센서 그룹 12가 DAQ를 시작. 온도 임계값 초과는 SVT-A DAQ를 트리거하지 않음. DAQ 모드 및 샘플링 속도는 SVT-A 센서 DAQ 제어 패널에서 설정. 허용 모드: 단일 DAQ, 동기화 단일 DAQ, 단일 FFT(무기한 동작 방지). 주의사항 DAQ가 진행 중일 때 SVT-V 트리거 이벤트의 DAQ 요청은 무시됩니다. SVT-A 트리거 그룹이 선택된 경우, SVT-V 센서의 알람 임계값을 초과하는 동안 SVT-A 센서 그룹이 반복적으로 트리거될 수 있습니다. SVT-A 센서의 DAQ 모드가 실시간, 배치, 멀티-DAQ, 실시간 FFT와 같은 연속 모드일 경우, 시스템은 자동으로 샘플링 속도 3200Hz의 단일 DAQ로 전환하여 배터리 소모를 방지합니다. (연속 DAQ 활성화 필요 시 Broadsens에 문의) 트리거해제 SVT-A 그룹의 DAQ 트리거를 해제하려면 Trigger SVT-A group 메뉴에서 “None”을 선택 후 Confirm 버튼을 클릭합니다. 장점 전력 절감: 트리거 모드를 통해 SVT-A 센서의 전력 소모를 줄이고, 진동 이벤트를 포착 후 FFT 및 고급 필터링 기능으로 분석 가능. 동기화 DAQ: SVT-V 센서가 진동 이벤트를 감지하면 같은 그룹의 SVT-A 센서들이 동기화된 DAQ를 실행. 필요 시 데이터 수집: 고정 간격 DAQ로 놓칠 수 있는 중요 진동 이벤트나 기계 결함을 필요한 순간에만 캡처. 적용 사례 SVT-V 센서는 2개 또는 4개의 SVT-A 센서와 함께 철도 트랙 모니터링에 사용될 수 있습니다. 기차가 지나갈 때 SVT-V 센서가 SVT-A 센서의 동기화 DAQ를 트리거하여 진동 수준·속도·변위를 추적합니다. 3. 알람 이메일 및 문자 알림 알람은 이메일을 통해 전송할 수 있습니다. 알람 이메일 알림을 활성화하려면: Email alarm notification 스위치를 켜기(오른쪽으로). 현재 이메일 제공업체의 SMTP 서버 주소 입력. SMTP 서버의 포트 번호 입력(보안 포트: 465 또는 587). 필요 시 연결 모드 스위치를 켜기. 사용자 이름과 비밀번호를 입력하여 SMTP 서버에 로그인. USENS 유센스 전화 : 02-6476-1233 메일 : sales@usens.co.kr
