제목 전력 시스템을 위한 열화상 카메라 솔루션
발전소는 1차 에너지원을 이용하여 전력을 생산하는 과정입니다.
대표적인 발전 방식으로는 태양광, 풍력, 수력, 원자력, 화력 발전소 등이 있습니다.
예를 들어, 화력발전소의 경우 전 세계 전력의 약 73.5%가 화력 발전을 통해 생산되고 있습니다.
​

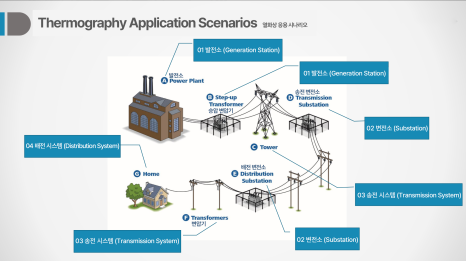

전력시스템 소개
전력시스템이란 무엇인가?
전력 시스템은 전기 에너지를 공급, 전달, 사용하기 위해 전기적 구성 요소들을 통합한 시스템입니다.





​ 1. 발전소 – 석탄 처리 설비 (Coal Handling Plant)
석탄은 로프웨이를 통해 보일러로 운반됩니다.
석탄 이송 과정에서 자연 발화 의 위험을 방지하기 위해, 열화상 기술을 활용하여 석탄이 점화되기 전 온도 상승을 조기에 감지합니다.
석탄은 가연성 물질로서, 공기 중의 산소와 산화 반응 을 일으켜 온도가 상승하며, 이로 인해 쉽게 발화 할 수 있습니다.
또한, 석탄은 운반 중일 때 정지된 상태보다 자연 발화 가능성이 더 높습니다.


​

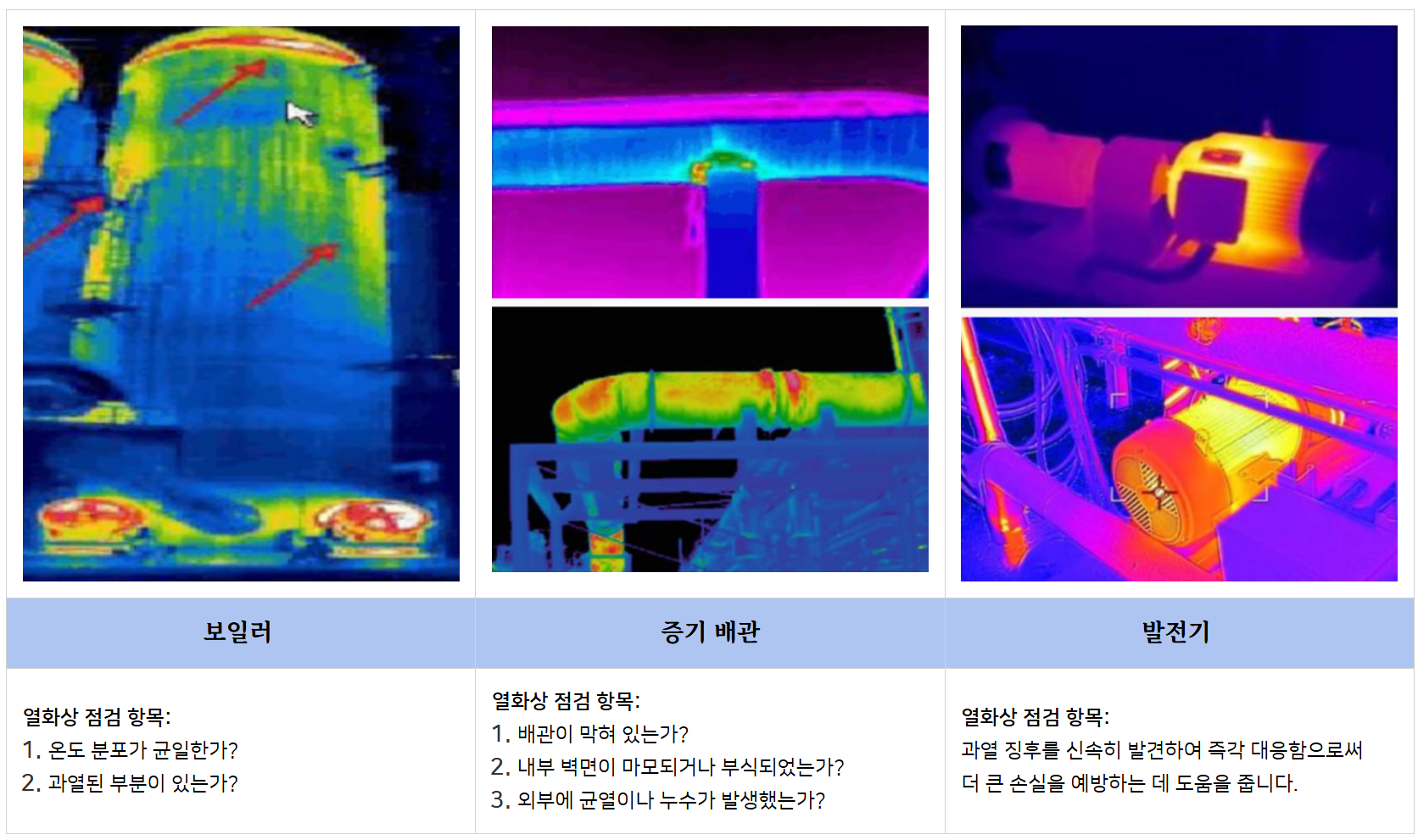

2. 발전소 – 기타 설비 (Other Departments)

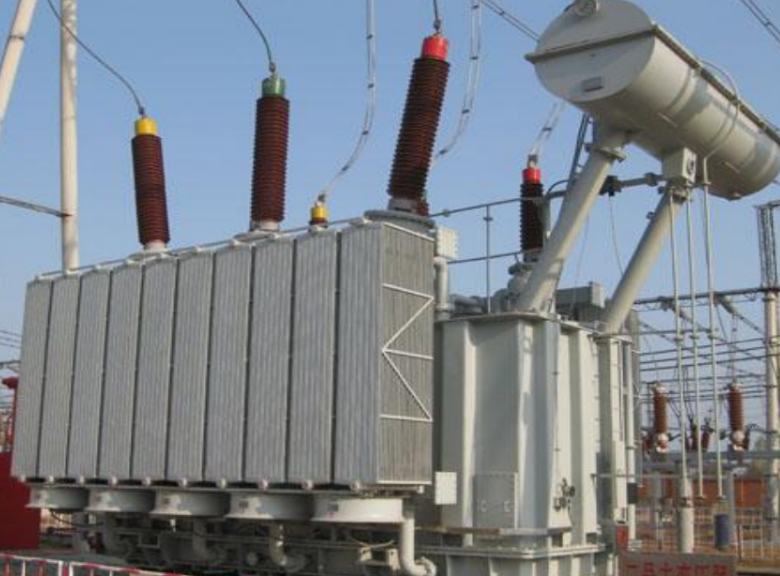

3. 발전소 – 변압기 (Transformer)
주 변압기는 발전소 내에서 가장 핵심적인 설비 중 하나입니다.
변압기의 원리는 전자기 유도로, 이를 통해 서로 다른 전압을 출력합니다.
발전소에서는 일반적으로 승압 변압기가 사용됩니다.

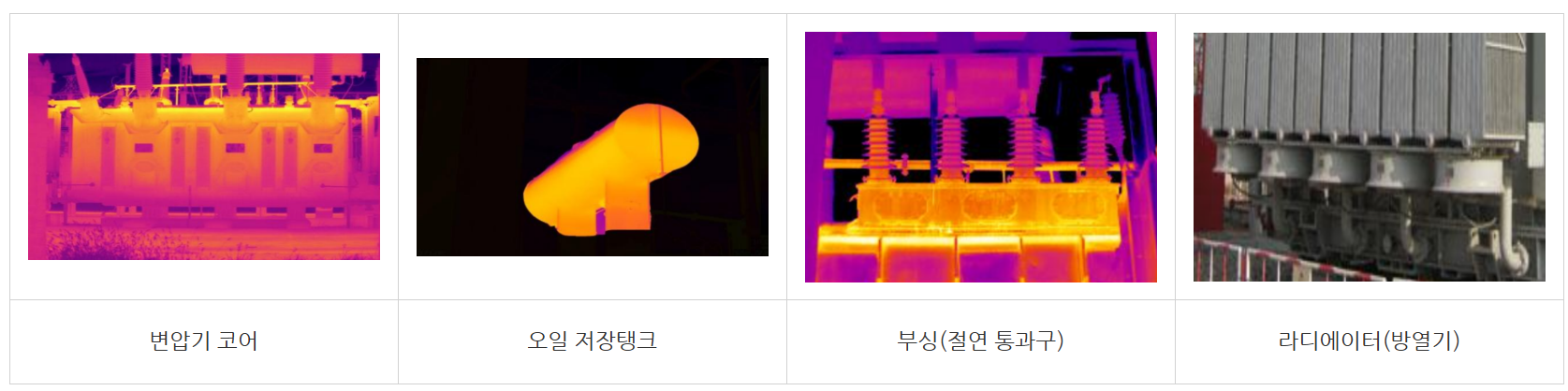

열화상 카메라 점검 항목:

1. 내부 코어의 자기 누설로 인한 국부 과열 여부 (이는 고장으로 이어질 수 있음)
2. 유보조기의 유면(기름 높이) 확인 – 정상 범위는 전체의 1/2~2/3이며, 내부에 수분이 혼입되었는지 점검
3. 부싱의 과열 여부
4. 라디에이터 :
방열관의 온도 분포가 균일한지
유관(oil pipe)이 막혀 있지 않은지
오일 밸브가 정상적으로 개방되어 있는지 확인



열화상 제품 추천

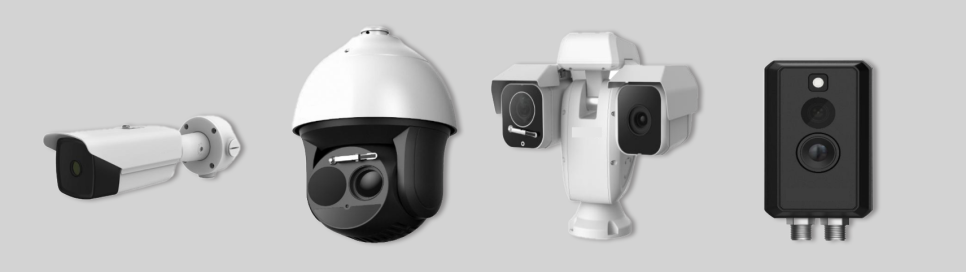

🔹 온라인 열화상 카메라 (Online Thermography Camera)






온도 측정 사양 :
정확도: ±2°C / ±2%
온도 측정 규칙 유형: 총 21가지 (10 포인트, 10 구역, 1 라인)
측정 온도 범위: -20°C ~ 550°C

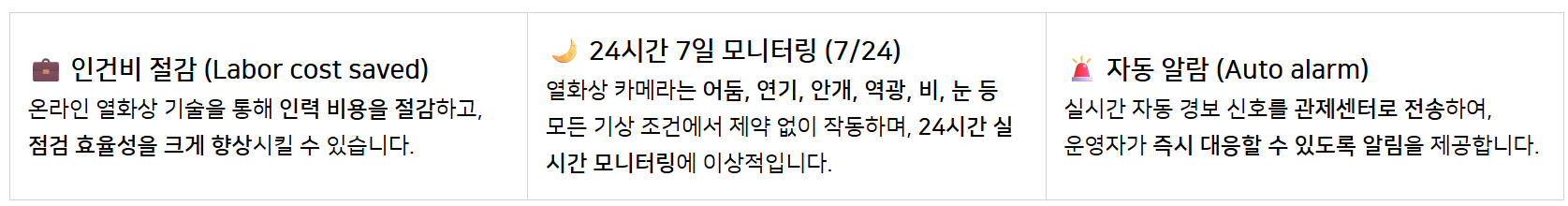

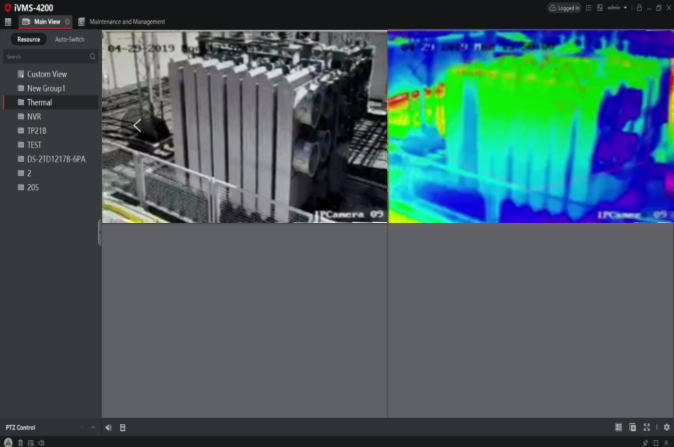

🔹 원스톱 솔루션 (One-stop Solution)



완전한 열화상 기능 지원
다양한 경보 생성 기능
I-시리즈 NVR과 완벽한 호환
무료 제공




열화상 기능 완벽 지원

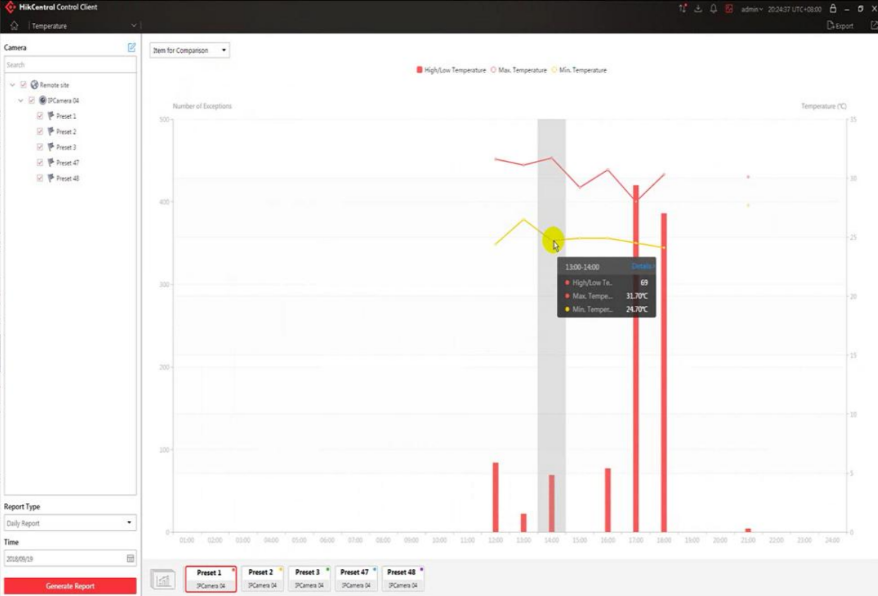

온도 보고서 생성
온도 데이터 시각화
​
