예지보전용 진동센서, RS485 통신과 IP67 방수가 중요한 이유안녕하세요. 산업 설비 상태감시와 측정, 예지보전 솔루션 전문 기업 유센스(USENS) 입니다.설비 이상은 고장이 발생한 뒤 확인하면 이미 늦는 경우가 많습니다.예기치 않은 다운타임, 안전사고는 대부분 초기에 감지하지 못한 작은 이상 신호에서 시작됩니다.예지보전에서는 설비의 상태를 지속적으로 확인할 수 있는 진동센서가 중요합니다.특히 여러 설비가 있는 현장에서는 측정 성능뿐 아니라 RS485 통신, IP67방수, 설치 편의성, 데이터 관리기능까지 함께 확인해야 합니다.이번 글에서는 유센스의 US-VB 05를 예시로, 예지보전용 진동센서를 선택할 때 확인해야 할 핵심 포인트를 정리해 보겠습니다.
1.예지보전에서 진동센서가 중요한 이유모터, 펌프, 팬, 블로워, 컴프레서와 같은 회전 설비는 이상이 발생하기 전 진동 패턴이 먼저 달라지는 경우가 많습니다.진동센서는 이런 변화를 수치로 확인할 수 있는 기본 장비입니다.- 고장 전 이상 신호 확인- 설비 상태의 지속적인 진동 모니터링- 계획 정비를 위한 데이터 확보- 예기치 않은 설비 정지 위험 감소단발성 측정도 필요하지만,예지보전에서는 장기간 데이터를 쌓고 변화 추이를 보는 것이 중요합니다.2. 3축 동시 측정으로 방향별 진동 확인

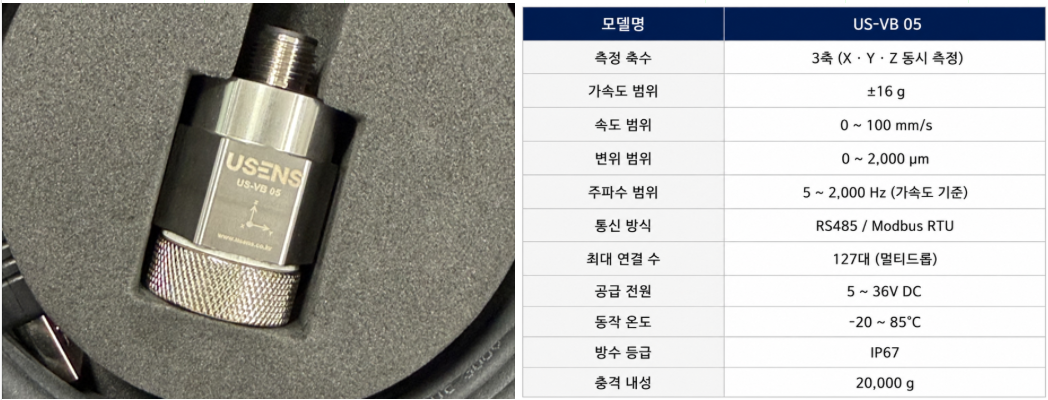

유센스의 US-VB 05는 X · Y · Z 3축 진동을 동시에 측정할 수 있는 진동센서입니다.일반 단축 센서는 특정 방향의 진동만 확인하지만, 3축 측정은 설비 이상이 어느 방향에서 강하게 나타나는지 함께 볼 수 있습니다.
<측정 가능한 4가지 파라미터>
- 가속도 (Acceleration): ±16 g, 5~2,000 Hz
- 속도 (Velocity): 0~100 mm/s, 10~1,000 Hz
- 변위 (Displacement): 0~2,000 µm, 10~500 Hz
- 주요 주파수 (Dominant Frequency): 5~2,000 Hz
축 불평형, 미스얼라이언트, 베어링 결함처럼 방향에 따라 다르게 나타나는 이상 신호를 확인할 때 3축 측정은 중요한 기준이 됩니다.
3. RS485 통신으로 여러 센서를 효율적으로 연결
예지보전용 진동센서는 한두 가지만 측정하는 게 아니라, 여러 설비에 다수 설치되는 경우가 많습니다.이때 중요한 것이 통신 방식입니다.US-VB 05는 RS485, 모드버스 RTU (Modbus rtu) 통신을 지원하며, 하나의 RS485 라인에 최대 127대까지 연결할 수 있습니다. 여러 센서를 하나의 통신 라인으로 구성할 수 있어 배선 효율을 높이고 유지보수 부담을 줄이는 데 도움이 됩니다.또한 모드버스 RTU 기반이기 때문에 기존 PLC, SCADA 시스템과 연동하기에도 유리합니다.대규모 공장 라인이나 여러 포인트의 진동 모니터링이 필요한 현장에서는RS485 통신 구조가 예지보전 시스템 구성에 실용적인 선택이 될 수 있습니다.4. IP67 방수와 현장 내구성 확인진동센서는 설비 가까이에 설치되기 때문에 분진, 습기, 물 튐, 온도 변화, 충격에 노출될 수 있습니다.따라서 예지보전용 진동센서를 선택할 때는 방수 등급과 내구성도 함께 확인해야 합니다.US-VB 05는 IP67 방수 등급을 지원하여 분진과 일시적 침수에도 견디며,5~36V DC의 넓은 전원 범위와 -20~85℃ 동작 온도를 갖추고 있어 현장 사정에 맞춰 설치할 수 있습니다.20,000g 충격 내성도 갖추고 있어 진동이 심한 중공업 현장에도 적용하기 좋습니다.이처럼 IP67 방수와 현장 내구성은 진동센서를 장기간 안정적으로 운용하기 위한 중요한 요소입니다.5. 4선 배선으로 간단한 설치와 관리

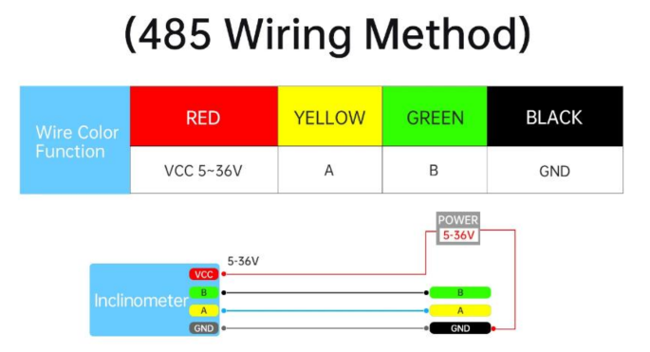

US-VB 05는 전원 2선 + RS485 통신 2선, 총 4선 구성으로 배선이 간단합니다.RS485 표준에 따라 최대 1,200m(9600 bps 기준)까지 배선 거리를 확보할 수 있어 넓은 현장에도 유연하게 적용 가능합니다.6. 이런 설비에 적합합니다- 모터/펌프: 축 불평형, 베어링 결함 조기 감지- 팬/블로워: 임펠러 불균형, 공진 이상 감지- 컴프레서: 압축기 이상 진동, 주파수 분석- 발전기/터빈: 회전체 이상 실시간 모니터링- 컨베이어: 반송 설비 진동 이상 조기 경보설비별 운전 조건에 따라 측정 위치와 알람 기준이 달라질 수 있으므로설치 전 모니터링 목적을 함께 검토하는 것이 좋습니다.7. PC 소프트웨어로 실시간 데이터 확인

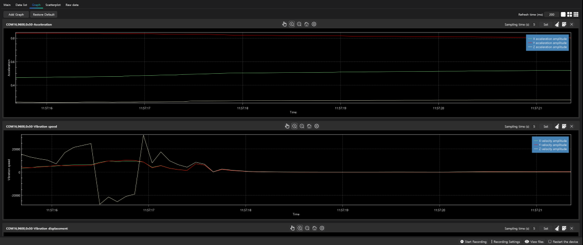

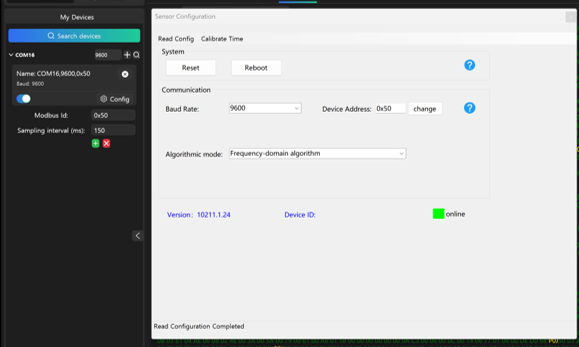

전용 PC 소프트웨어를 통해 실시간 진동 데이터를 시각화하고센서 파라미터(슬레이브 주소, 보레이트, 측정 주기 등)를 직접 설정할 수 있습니다.
<주요 기능>
- 3축 실시간 진동 파형 및 주파수 스펙트럼 표시

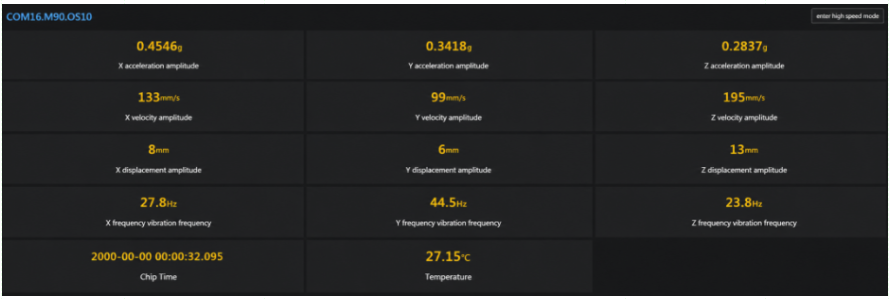

- 가속도·속도·변위·지배 주파수 수치 모니터링
- 모드버스 RTU 슬레이브 주소 / 보레이트 설정
- 측정 데이터 CSV 저장 및 이력 관리
- 다중 센서 동시 모니터링 지원
8. 예지보전용 진동센서 선택 시 확인할 사항
- 여러 설비에 진동센서를 다수 설치해야 하는가?
- RS485 기반으로 기존 PLC 또는 SCADA와 연동해야 하는가?
I- P67 방수와 현장 내구성이 필요한 환경인가?
- 실시간 데이터 확인과 이력 관리가 필요한가?
US-VB 05는 3축 진동 측정, RS485, 모드버스RTU 통신, IP67 방수, PC 소프트웨어 기반 모니터링을 지원합니다.
현재 사용 중인 설비 종류, 설치 환경, 모니터링 목적을 알려주시면
유센스가 현장 조건에 맞는 진동센서 구성과 예지보전 연계 방안을 안내해 드리겠습니다.
