HIKVISION의 열화상 카메라는 화재가 발생하기 전에 온도 이상을 감지하고 잠재적인 문제를 일으킬 수 있는 기계 또는 전기 시스템의 Hot Spot 과 눈에 보이지 않는 결함을 찾는데 널리 사용되어 왔습니다.
또한 기존 측량 도구로는 도달하기 어려운 영역을 측정하는 데에도 사용되어 왔으며, 비정상적인 고온을 감지하여 위험을 사전에 예방합니다.
PRODUCT
Monitoring

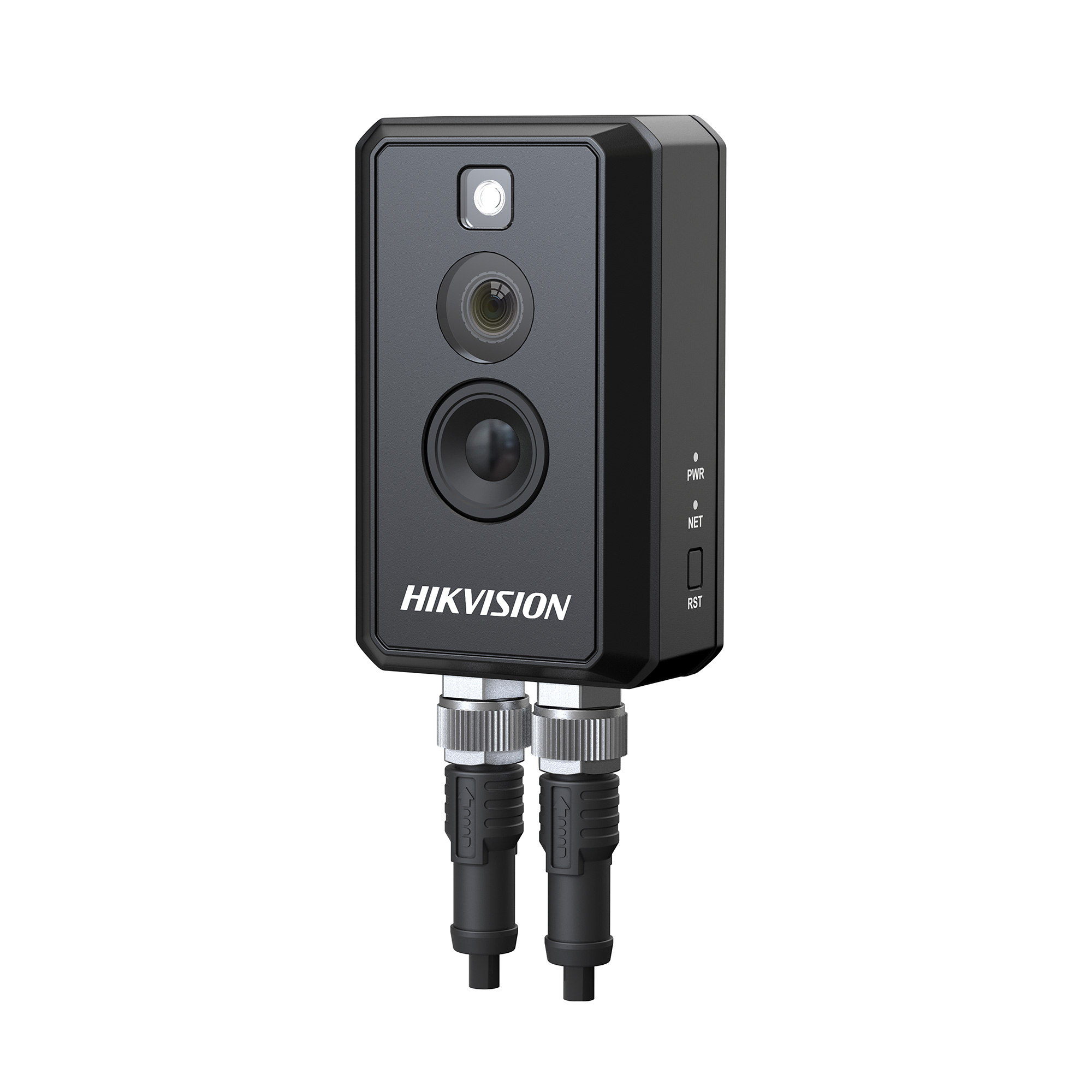

Thermography Cube Camera
HIKVISION
제품 설명

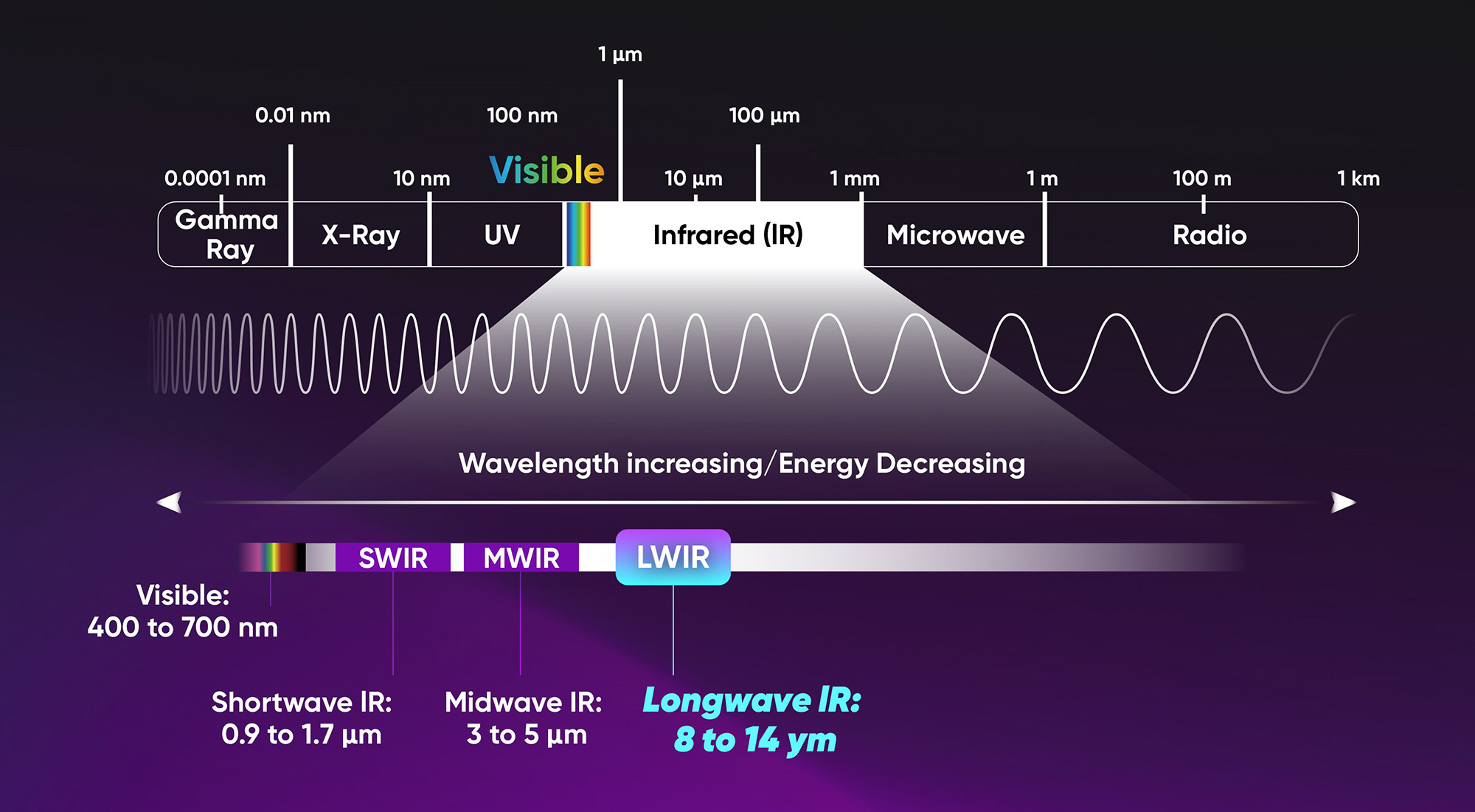

열 복사는 전자기 스펙트럼에 나타나게 되며, 가시광선보다 파장이 긴 것이 특징입니다. 따라서 일반적으로 사람의 눈에는 보이지 않습니다.
Thermography Cube Camera는 물체의 온도를 실시간으로 높은 정확도를 확보하여 측정할 수 있습니다.
실시간으로 측정된 데이터는 전기 시스템, 산업 자동화 현장에서의 화재 예방 목적으로 적용됩니다.
탑재되어 있는 사전 경보 시스템은 예상하지 못하는 이벤트를 즉시 발견하고, 자산을 보호할 수 있습니다.
Thermography Cube Camera는 물체의 온도를 실시간으로 높은 정확도를 확보하여 측정할 수 있습니다.
실시간으로 측정된 데이터는 전기 시스템, 산업 자동화 현장에서의 화재 예방 목적으로 적용됩니다.
탑재되어 있는 사전 경보 시스템은 예상하지 못하는 이벤트를 즉시 발견하고, 자산을 보호할 수 있습니다.
주요 특징
256 x 192 (출력 이미지 해상도는 1280 x 960) 해상도, 고감도 센서
온도 측정을 위한 점, 선 및 면적 제공
온도 범위 선택 가능 : -20℃ ~ 150℃, -0°C ~ 550℃
온도 정확도 : 최대 (±2°C, ±2%)
온도 예외 알람 기능 사용 가능
오디오 알람 기능 사용 가능
제품 구성

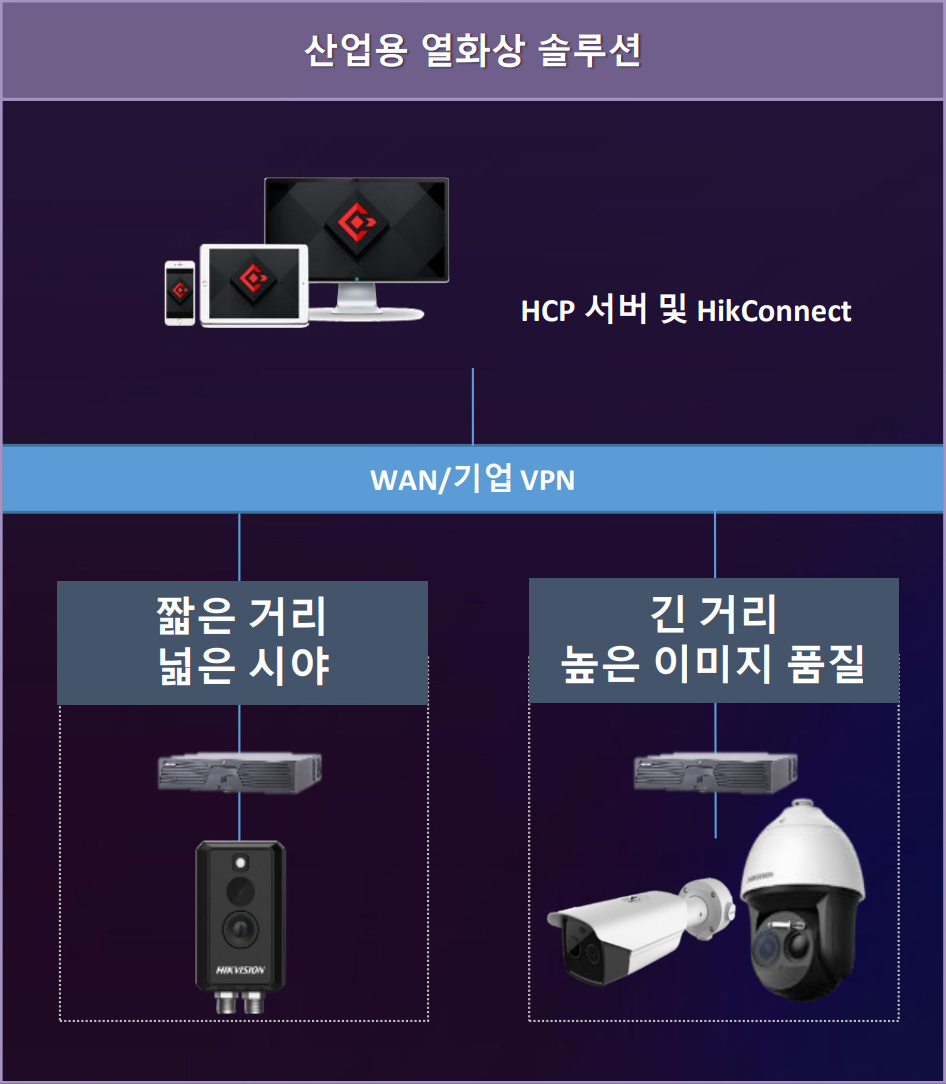

Thermography Cube Camera는 짧은 거리 넓은 시야를 나타낼 수 있는 제품군과 긴 거리 높은 이미지 품질을 확보할 수 있는 제품으로 분류되어 있으며,
각 센서의 데이터는 네트워크 통신을 이용하여, HCP 서버 및 HikConnect를 이용하여 모니터링 솔루션을 구성할 수 있습니다.
열화상 기능을 사용하면 잠재적인 장비나 제품 고장으로 이어질 수 있는 핫스팟을 찾아낼 수 있으며, 생산 관리 및 장비 안전 관리에 도움이 될 수 있습니다.
각 센서의 데이터는 네트워크 통신을 이용하여, HCP 서버 및 HikConnect를 이용하여 모니터링 솔루션을 구성할 수 있습니다.
열화상 기능을 사용하면 잠재적인 장비나 제품 고장으로 이어질 수 있는 핫스팟을 찾아낼 수 있으며, 생산 관리 및 장비 안전 관리에 도움이 될 수 있습니다.
제품 사양
| Infrared Image | |
|---|---|
| Image Sensor | VOx Uncooled Focal Plane Arrays |
| Resolution | 256 × 192 |
| Pixel Interval | 12 μm |
| Response Waveband | 8 μm to 14 μm |
| NETD | Less than 40 mK (@25 °C, F# = 1.0) |
| Focal Length | 2.1 mm |
| Focus Mode | Athermalized |
| Field of View | 90° × 64.2° (H × V) |
| IFOV | 5.71 mrad |
| Image Frequency | 25 fps |
| Aperture | F 1.0 |
| Min. Focusing Distance | 0.1 m |
| Optical Module | |
|---|---|
| Image Sensor | 1/5” Progressive Scan CMOS |
| Resolution | 2688 × 1520 |
| Focal Length | 1.4 mm |
| Min. Illumination | 0.06 Lux @ (2.2, AGC ON)，0 Lux with IR |
| Field of View | 96.9° × 77.2° (H × V) |
| Aperture | F 2.2 |
| Image Display | |
|---|---|
| Image Fusion | Fusion view of thermal view and overlaid details of the optical channel |
| Digital Zoom | ×2, ×4 |
| General | |
|---|---|
| Power Supply |
"12 VDC, Max. 5 W PoE (802.3af, class 2)" |
| Working Temperature and Humidity |
"-20 °C to 60 °C 95% or less" |
| Protection level | IP67 |
| Weight | Approx. 335 g |
| Dimension | 56 mm × 38.9 mm × 111.2 mm |
| Image | |
|---|---|
| Main Stream |
"Thermal channel: 25 fps (1280 × 960) Optical channel: 25 fps (2688 × 1520)" |
| Sub Stream |
"Thermal channel: 25 fps (704 × 576) Optical channel: 25 fps (704 × 576)" |
