마모 감시를 위한 GILL 센서는 세계 여러 업체에서 기계 고장의 초기 단계를 가장 빨리 경고하는 데 사용되어 그 성능이 입증되었습니다.

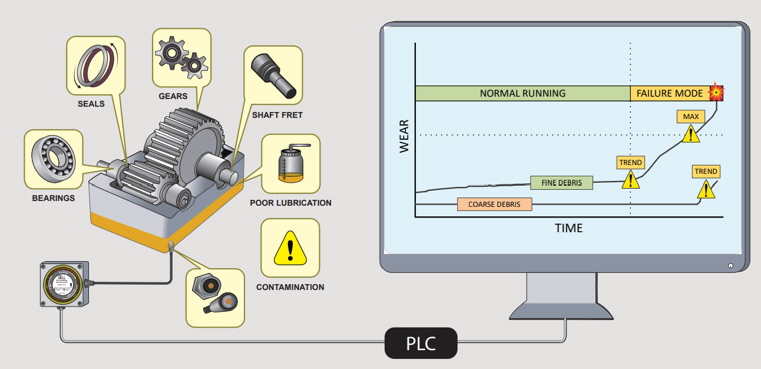

마모 감시는 주로 기어 박스와 같은 오일 기반 시스템에서 전반적으로 사용됩니다. 독립적으로 운용할 수도 있고, PLC 또는 SCADA 시스템에 통합하여 데이터 수집, 시각화 경고를 위한 플랫폼으로도 운영 가능합니다.
PRODUCT
Inspection

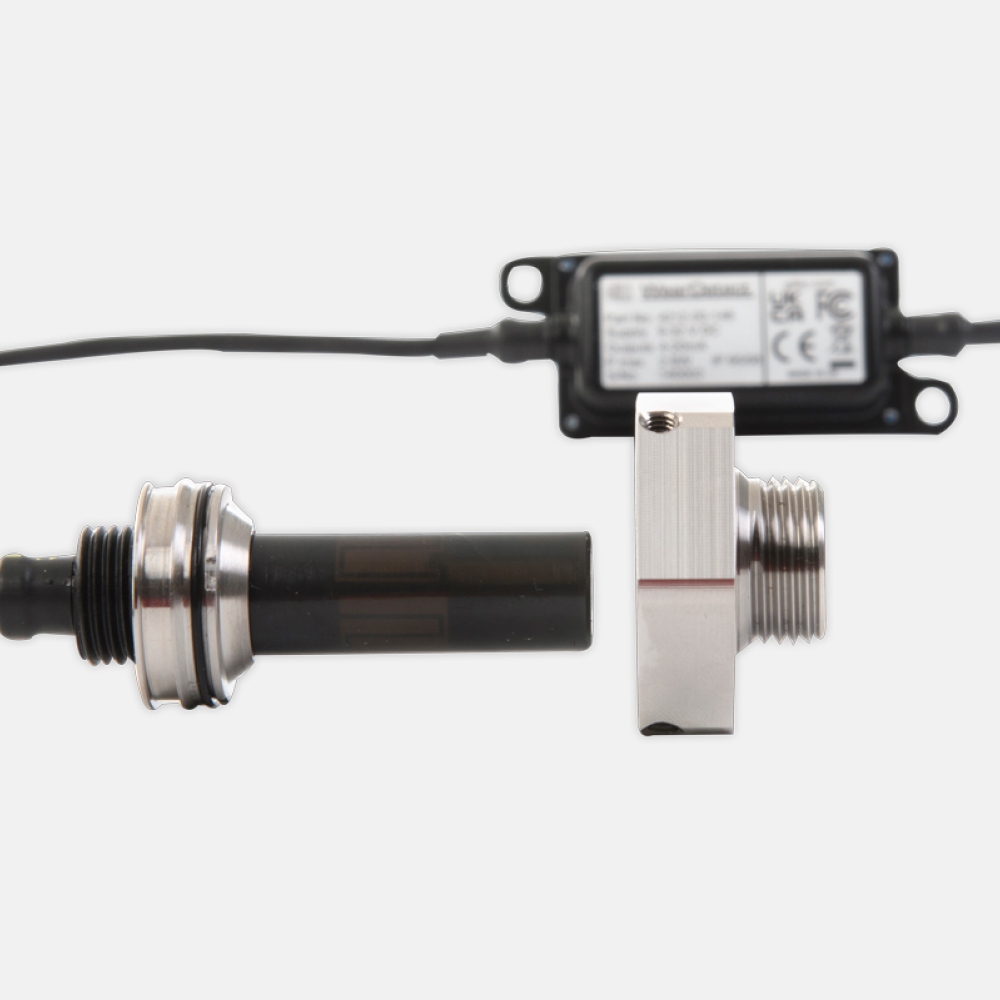

WearDetect
GILL

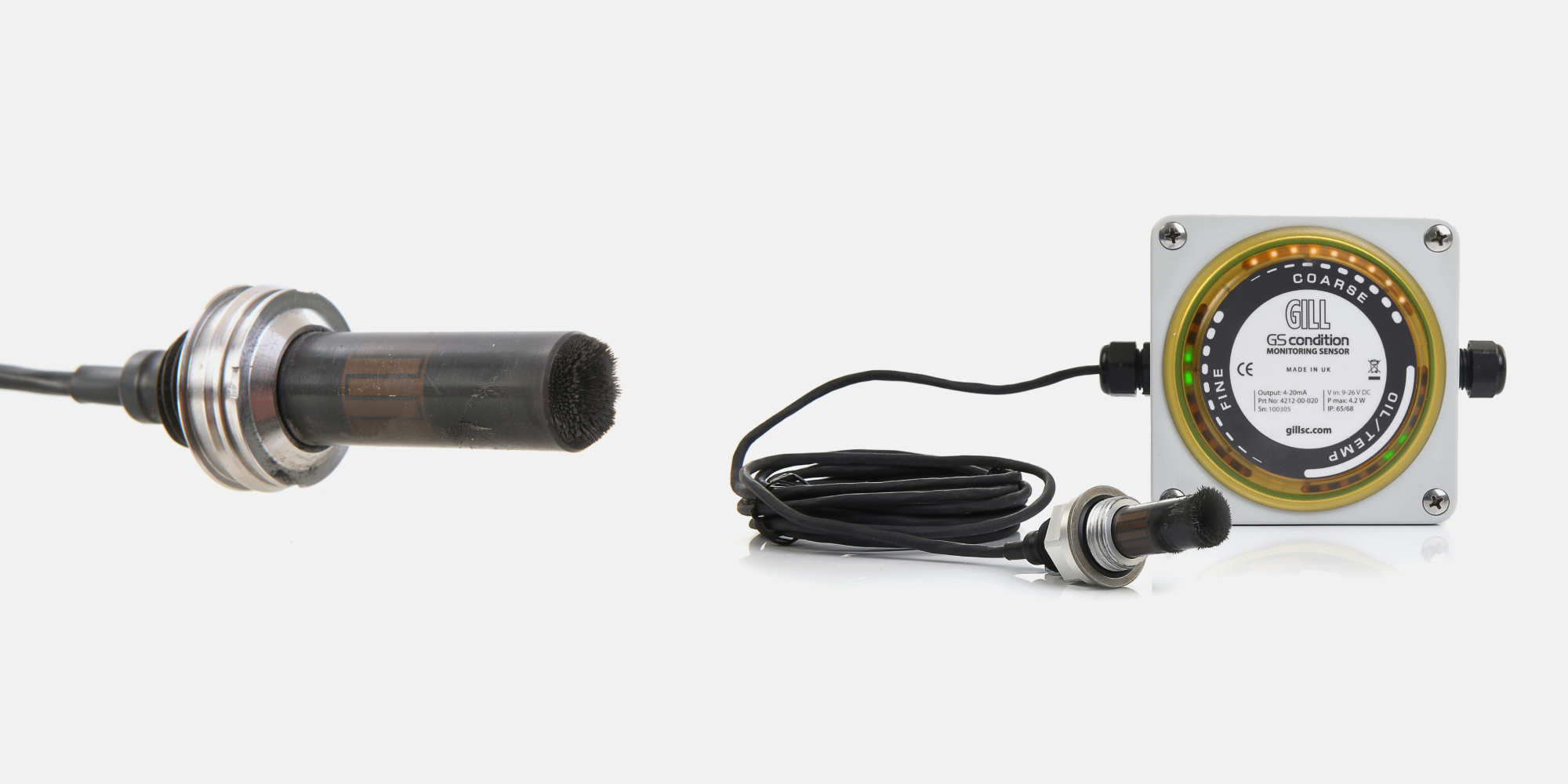

회전하는 설비의 철 마모를 지속적으로 모니터링합니다. 마모 감시 센서는 어댑터 사이즈에 맞추어 고정하게 됩니다.
이미 Calibration 되어 있는 상태로 즉시 사용 가능하며, 필요에 따라 사용자가 보정할 수도 있습니다.
마모 추세를 조기에 파악할 수 있으며, 센서의 출력 프로토콜 옵션에 따라 시스템 구성이 가능합니다.
디지털 출력(Modbus 및 CAN) 또는 아날로그 출력(0-10V or 4-20mA) 옵션이 있으며, 시각적으로 표현할 수 있는 알람 디스플레이도 구성되어 있습니다. 센서 자체에 움직이는 부품이 없으므로 매우 안정적이고 정확합니다.
이미 Calibration 되어 있는 상태로 즉시 사용 가능하며, 필요에 따라 사용자가 보정할 수도 있습니다.
마모 추세를 조기에 파악할 수 있으며, 센서의 출력 프로토콜 옵션에 따라 시스템 구성이 가능합니다.
디지털 출력(Modbus 및 CAN) 또는 아날로그 출력(0-10V or 4-20mA) 옵션이 있으며, 시각적으로 표현할 수 있는 알람 디스플레이도 구성되어 있습니다. 센서 자체에 움직이는 부품이 없으므로 매우 안정적이고 정확합니다.
실시간, 지속적인 마모 감시 모니터링 (미세 철 및 이물질)
예기치 않은 가동 중단을 최소화하여 높은 투자 수익률 입증
넓은 운영 온도 범위
전문적인 지식 없이 즉시 사용 가능
간편한 설치를 위한 다양한 Stud 어댑터 옵션
데이터 플랫폼 옵션을 통해 장비 상태 감시 시스템 제공

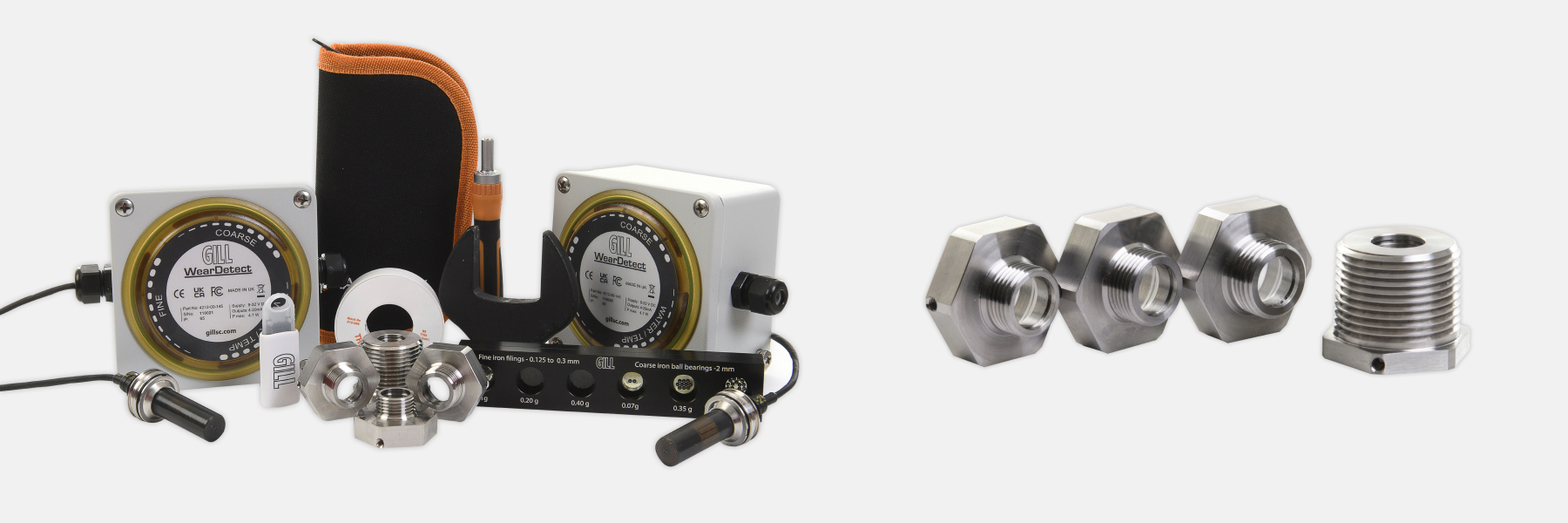

다양한 옵션의 어댑터는 마모 감시 센서가 와 함께 사용될 수 있도록 설계되었습니다.
OIL Debris Sensor with display 4-20mA
OIL Debris Sensor with display 0-10V
OIL Debris Sensor with display CAN
Mounting Threads : 1/2” NPT, 3/4“ NPT, 1”MPT, 1 1/4“ NPT, 1 1/2“ NPT
| ELECTRICAL — Analogue | ||
|---|---|---|
| Voltage | Current | |
| Supply voltage | 6–32 VDC | 9–32 VDC |
| Over voltage protection | ＞32 VDC | ＞32 VDC |
| Power consumption | ＜0.7 W | ＜2.6 W |
| Reverse polarity protection | to –32 VDC | to –32 VDC |
| Analogue resolution | 10 bit | 10 bit |
| Report rate | 10 Hz | 10 Hz |
| Sensor configuration | USB | USB |

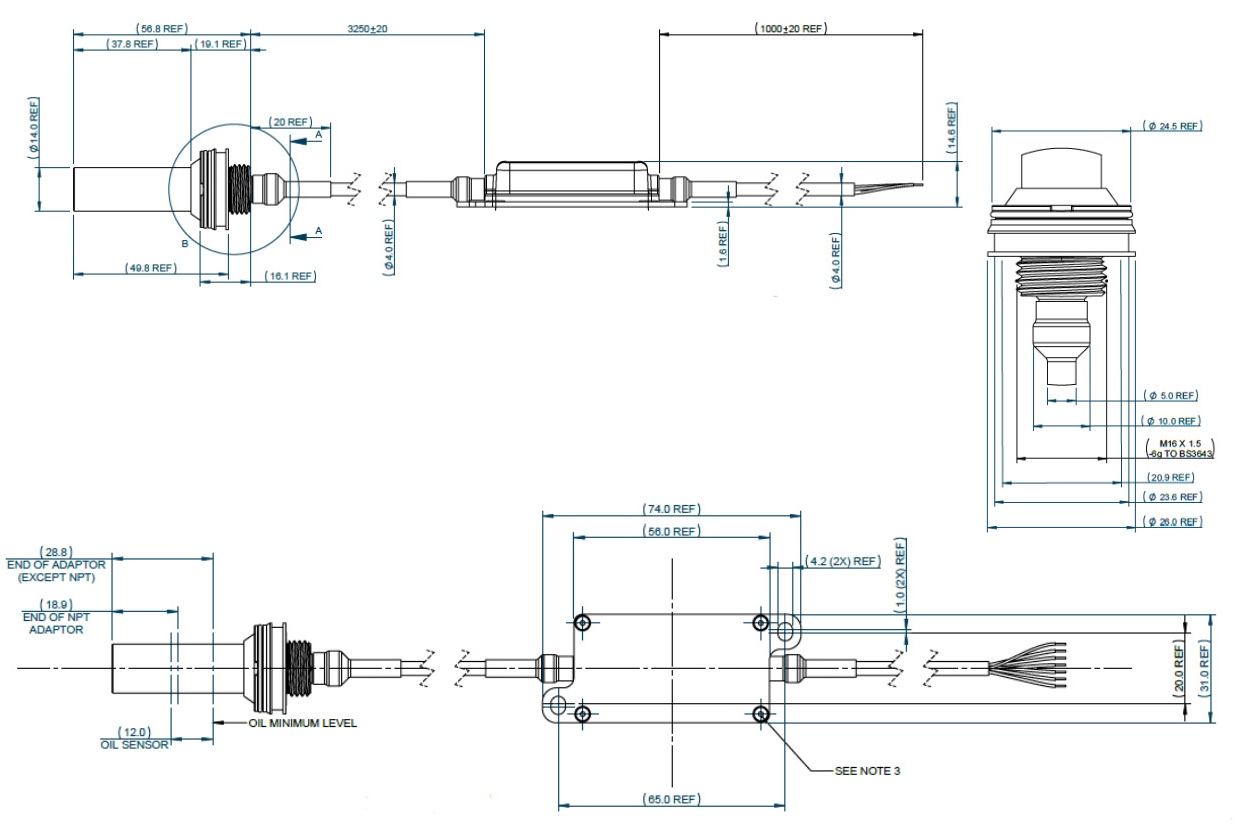

| MECHANICAL | |
|---|---|
| Sensor size | 57 x Ø24.5mm |
| Enclosure | 55 x 30 x 12mm |
| Enclosure mounting | 2 off M44 clearance holes |
| Materials (sensor) | Stainless Steel, FEP, PEI |
| Materials (enclosure) | Aluminium alloy, st/steel, polyester |
| Sensor/Enclosure cable | 26AWG PTFE with DR25 Jacket - 3m / 1m |
| Weight | 0.21kg (total) |
| ENVIRONMENTAL | |
|---|---|
| Sensor protection | IP66 / IP68 |
| Enclosure protection | IP65 |
| Differential pressure | 10 Bar |
| Sensor operating temp (Enclosure) | –26°C to +150°C (+85°C) |
| Humidity | 95% RH @ +55°C |
| This product is not designed or certified for use in ATEX environments. Please contact Gill Sensors & Controls for more details. | |
| LIQUIDS | |
|---|---|
| Fuels | Diesel, gasoline |
| Oils | Hydraulic, gear, mineral, vegetable, synthetic ester, semi-synthetic, polyalphaolefin, polyalkyleneglycol |
| Coolants / Other | Ethylene glycol, water, salt water |

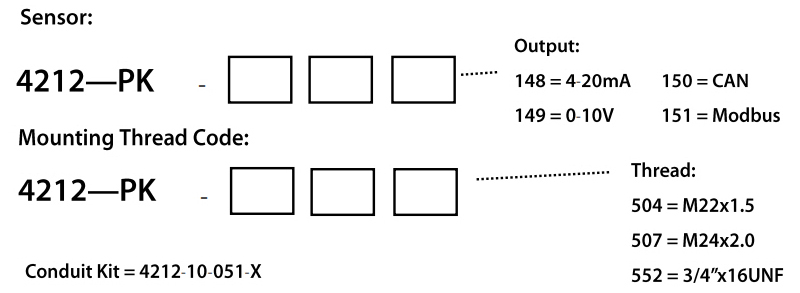

| ORDERING |
|---|
 |
| ELECTRICAL — Digital | ||
|---|---|---|
| CAN | Modbus | |
| Supply voltage | 5–32 VDC | 5–32 VDC |
| Over voltage protection | ＞32 VDC | ＞32 VDC |
| Power consumption | ＜0.7 W | ＜0.7 W |
| Reverse polarity protection | to –32 VDC | to –32 VDC |
| Measurement resolution | See connections table | |
| Report rate | 1 Hz | 1 Hz |
| Sensor configuration | USB | USB |
| ANALOGUE OUTPUT SPECIFICATIONS — Configurable | ||
|---|---|---|
| Voltage | Current | |
| Fine, Coarse, Water/temp | 0.25–10 VDC | 4–20 mA |
| Error Indication | 0.25–10 VDC | 1–20 mA |
| MODBUS OUTPUT SPECIFICATIONS | |
|---|---|
| Communication standard | Modbus RTU (RS-485) Half Duplex |
| Baud rates | 4800, 9600, 19200, 38400, 57600 |
| Transmission formats | 8E1, 8O1, 8N2, 8N1 |
| Parameter Registers (Type) - resolution | |
| Fine Debris (16-bit UINT) - 1% | 40001 |
| Coarse Debris (16-bit UINT) - 1% | 40002 |
| Oil Status (16-bit UINT) - 1 count | 40003 |
| Oil Probe Temperature (32-bit Float) - 0.0625°C | 40004–40005 |
| For additional details on functions and parameters, see the WearDetect User Manual. | |
| DIGITAL CANBUS SPECIFICATIONS | |
|---|---|
| 1939 data length | 8 bytes |
| PGN | 130816 |
| Byte 0 | Coarse measurement %, no scaling |
| Value 255 — optional output inhibited during calibration | |
| Byte 1 | Fine measurement %, no scaling |
| Value 255 — optional output inhibited during calibration | |
| Byte 2 | 8 Status bits |
| Bit 0 — High/low temp exceeded | |
| Bit 1 — Oil upper threshold exceeded | |
| Bit 2 — Oil lower threshold exceeded | |
| Bit 3 — Fine measurement error | |
| Bit 4 — Coarse measurement error | |
| Bit 5 — Oil measurement error | |
| Bit 6 — Internal temp sensor error | |
| Bit 7 — External temp sensor error | |
| Byte 3–7 | Manufacturer use |
| ORDERING |
|---|
 |
| MOUNTING THREADS (4212-PK ... see below) | ||||
|---|---|---|---|---|
| Thread Code | Thread Size | Insert Depth (mm) | Spanner A/F (mm) | Torque ± 10% |
| 502 | M20 x 1.5 | 37.05 | 36 | 50 Nm |
| 504 | M22 x 1.5 | 37.05 | ||
| 507 | M24 x 2.0 | 37.05 | ||
| 533 | 1/2" BSPP | 36.55 | ||
| 552 | 3/4" x 16 UNF | 36.55 | ||
| 571 | 1/2" NPT | 32.46 | 36 | Refer ANSI / ASME B.20.1 |
| 573 | 3/4" NPT | 32.76 | ||
| 575 | 1" NPT | 36.24 | ||
| 576 | 1 1/4" NPT | 36.85 | ||
| 577 | 1 1/2" NPT | 37.28 | ||
